Дренажная яма для канализации

Выбор щебня для создания дренажа сливной ямы своими руками

Сливная яма – это весьма популярный способ отведения сточных вод при благоустройстве дачи или частного домовладения.

Отсутствие близко расположенного канализационного коллектора — не повод отказаться от всех преимуществ канализации в загородном доме.

Самый простой способ отвода сточных вод от дома – оборудовать накопитель сточных вод своими руками. Прежде всего, строительство сточного колодца не требует особых знаний в области строительства, во-вторых, это самый бюджетный способ устройства сливной системы частного дома.

Что необходимо учесть для постройки сточной системы

Чтобы построить выгребной колодец, не нужны специальные инструменты или оборудование. Все, что вам понадобится – это щебень, песок, бетонные кольца (можно заменить кирпичом или купить готовый накопитель), трубы. Чтобы правильно оборудовать сливную яму с использованием щебня, нужно взять на вооружение несколько полезных советов.

Прежде, чем приступить к созданию сточной системы, следует разобраться, какие существуют виды накопителей и как поэтапно сделать подходящий колодец по индивидуальным требованиям.

Виды выгребных ям

Накопители сточных вод бывают нескольких типов:

Герметичные накопители представляют собой готовую емкость из пластика, в которую попадают бытовые стоки. Преимуществом такого отстойника является экологичность. Бытовые стоки, попавшие в герметический накопитель, не загрязняют почву. Кроме того, оборудовать сливную яму емкостью из пластика очень просто, для этого не требуется большой бюджет. Герметичные накопители можно устанавливать для тех частных владений, где расход воды минимальный, а к накопителю имеется доступ для спецтехники. При этом пользование канализацией планируется только в теплое время года. Поэтому главный недостаток накопителя – необходимость периодично откачивать сточные воды при помощи спецтехники.

Фильтрующие сливные ямы отличаются тем, что не имеют дна, поэтому не нуждаются в частой откачке воды. Фильтрующие отстойники можно легко оборудовать своими руками. Для ямы этого типа подойдут такие подручные материалы, как старые металлические бочки и другие емкости нужного объема. Особенностью дренажа фильтрующей сливной ямы является то, что бытовые сточные воды, поступающие в отстойник, имеют возможность проникать в грунт. Выгребные ямы фильтрующего типа можно легко оборудовать на участке своими руками, но только тогда, когда объем сточных вод совсем небольшой и не содержит вредных химических веществ.

Двухкамерные накопители представляют собой две камеры с переливом. При этом первая камера для сливных стоков должна быть герметичной, а вторая – фильтрующей. В фильтрующий отстойник попадает уже слегка очищенная вода, которая не так опасна, даже если попадет в грунт. При этом особенность двухкамерного накопителя состоит в том, что из герметичной камеры, где остаются все плотные составляющие, сточную воду нужно периодически откачивать. Для того, чтобы уменьшить количество твердых отходов в накопителе, рекомендуется использовать биопрепараты на основе бактерий, которые перерабатывают органику.

Как самостоятельно оборудовать выгребную яму

Подготовительные этапы строительства накопителя своими руками:

• выбор типа системы сливной канализации;
• расчет оптимального объема сточной ямы;
• выбор места для строительства;

Чтобы правильно рассчитать объем выгребной ямы, нужно понимать, какой общий объем использования воды и рассчитывать объем накопителей, исходя из полученных показателей. Кроме этого, нужно понимать период использования накопителя. Если сточная яма будет нужна круглый год, тогда при строительстве нужно учитывать такие показатели, как глубина промерзания грунта и объем сточных вод.

Важную роль при оборудовании дренажа для выгребной ямы, созданного своими руками, играет и пропускная способность грунта на участке. Так, если в месте обустройства ямы есть глина, которая плохо пропускает воду, то накопитель должен иметь небольшой запас в объеме. При этом не стоит забывать про возможности спецтехники, а именно: нужно ориентироваться на то количество стоков, которое ассенизатор сможет откачать за один раз.

При выборе места расположения выгребной ямы стоит обсудить такие вопросы:

• какой должна быть глубина расположения и удаленность грунтовых вод от предполагаемого места нахождения отстойника;
• выгребной колодец не должен располагаться на возвышенности или рядом с границей соседнего участка;
• наличие свободного доступа спецтехники для откачивания сточных вод из ямы.

Желательно, чтобы глубина котлована была ниже уровня промерзания грунта, на случай, если сливную яму придется использовать круглый год.

Еще один важный момент: котлован для сливной ямы должен учитывать высоту дренажа. Обычно для дренажной подушки используют щебень и песок. Необходимо знать, какой именно щебень можно использовать для подобного дренажа.

При строительстве ямы своими руками важную роль играет материал, из которого будут сделаны стенки накопителя. Самый простой вариант – это купить готовую емкость и установить ее в заранее подготовленный котлован. Второй вариант – сливной колодец из бетона. В этом случае можно использовать как готовые железобетонные кольца, так и заливать бетонный колодец своими руками. Чтобы бетонные стенки были прочными и не разрушались, в процессе заливки в раствор бетона можно добавлять щебень или использовать железную арматуру.

Еще один способ – выкладывать стенки колодца из кирпича. Этот вариант является более затратным и трудоемким, кроме того, чтобы класть кирпичи, нужны определенные навыки. Сливные ямы из кирпича должны иметь расстояние между кирпичами. Для этого лучше всего использовать кладку в шахматном порядке, чтобы увеличить пропускную способность колодца. Строения из железобетона лучше всего делать из колец с перфорацией.

Фильтрующий вид сливной ямы не предусматривает использование герметичных емкостей.

Важная деталь — дренаж

Во время оборудования выгребной ямы не стоит забывать про ее важную составляющую – дренаж. Главное назначение дренажа сливной ямы с применением щебня – частичная очистка бытовых стоков перед их попаданием в грунт.

Дренаж сточной ямы может быть обустроен с использованием разных составляющих.

Самый простой дренаж сливной ямы представляет собой плотно утрамбованные песок и щебень на дне котлована. Для герметичных ям слой дренажа должен быть не менее 15 см. Для сточных ям фильтрующего типа приемлемая высота дренажного слоя должна составлять не менее 20 см. Таким образом, ямы дольше не заиливаются, а сточные воды лучше очищаются.

Правильно оборудованный дренаж выгребной ямы способствует лучшему оттоку жидкости и предотвращает долгий застой.

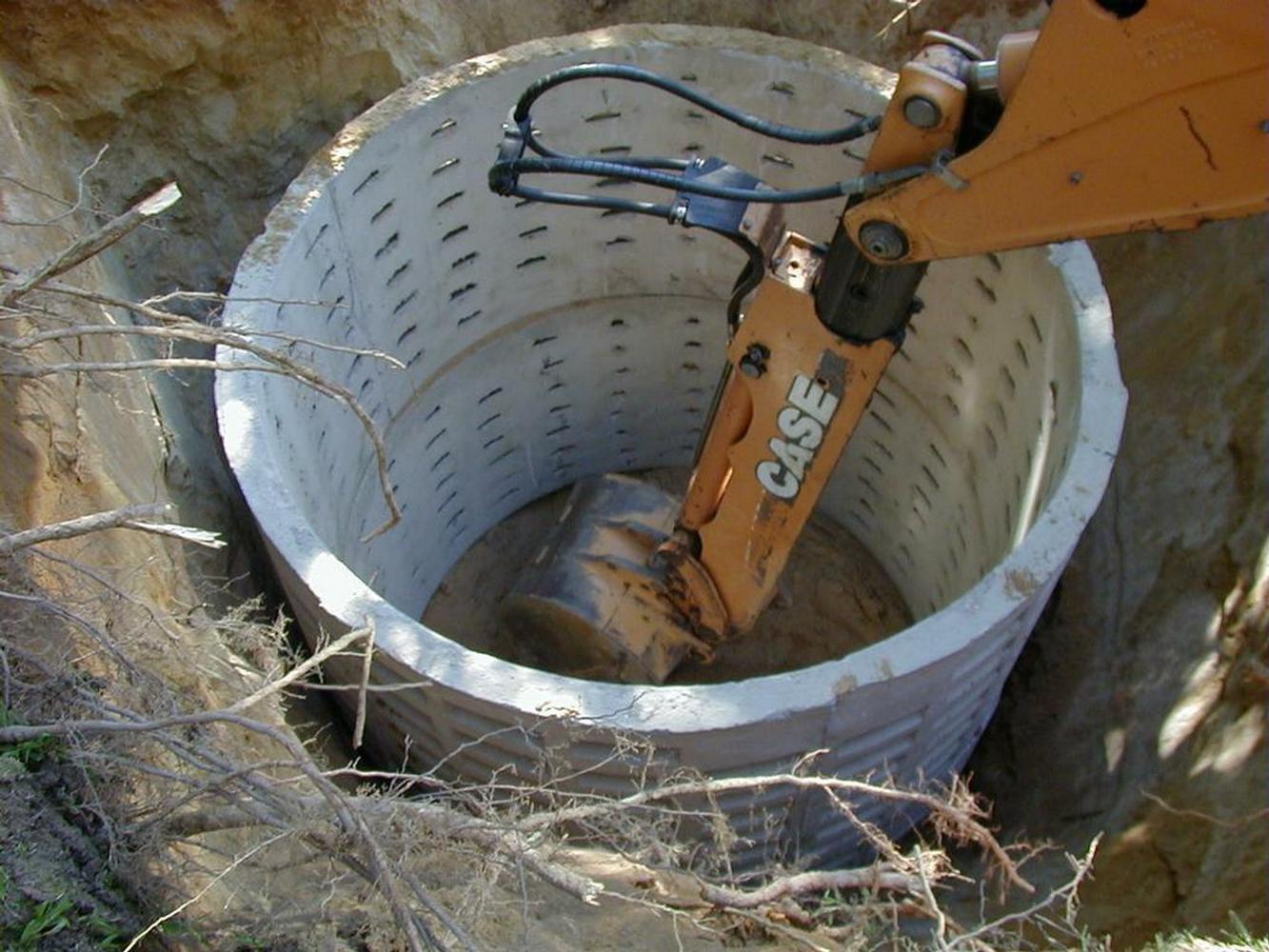

После того, как дренажная подушка готова, на нее устанавливаются бетонные кольца или возводятся стенки из кирпича. Стенки сливного колодца нужно обязательно укрепить. Стенки герметичных накопителей после укрепления нуждаются в гидроизоляции.

Более трудоемкий процесс – оборудовать дренаж сливной ямы с применением геоткани. Для этого вида дренажа не нужны дополнительные отверстия в стенках колодца, а вот без битумной гидроизоляции стен, как снаружи, так и изнутри все же не обойтись.

Дренаж с использованием геоткани настилается в несколько этапов:

• в готовом котловане возводятся стены колодца;
• на дно насыпают песок, толщиной до 30 см.;
• на слой песка укладывают геотекстиль так, чтобы он заходил внахлест на стенки колодца;
• следующий слой – фракция или щебень, толщиной около 15 см.;
• затем опять слой геоткани.

После укладки второго слоя геотекстиля, его край нужно скрепить с краем нижнего слоя. Для этого можно использовать битумную мастику.

Следующий этап работ – подвод сливной трубы. При этом лучше использовать муфты из резины, чтобы соединение получилось герметичным, но не жестким.

В целях безопасности верх выгребной ямы стоит оборудовать люком или другим видом перекрытия. Перекрытие ямы должно быть с вентиляционным отверстием для проветривания и выхода газов.

Дренажная яма: как сделать правильно

В каждом частном домовладении, имеющем приусадебный участок, актуальна необходимость в переработке, очищении и утилизации большого количества различной жидкости. Стоки поступают из таких очистных сооружений как септики, собираются ливневой канализацией, образуются после таяния снега. Для распределения воды, направляемой в грунт, используется дренажная сливная яма.

Для чего нужны дренажные ямы

Предназначается дренажная яма для частичной очистки и распределения жидкости в слое грунта. Высоко залегающие почвенные воды и излишняя жидкость, которая образуется в результате сезонных дождей или таянья снегов, иногда могут создать на земельном участке серьезные проблемы. Помимо этого в дачном или загородном доме требуется решить вопрос с утилизацией очищенных стоков, поступающих из канализационной системы локального значения, например, септика. Читайте также: «Как сделать дренаж на участке своими руками — делаем правильно».

Вариант с простым сбросом жидкости в недалеко находящийся местный водоем реализовать не всегда можно, да и назвать его приемлемым с точки зрения экологии нельзя. Разумным решением будет направлять стоки в дренаж для сливной ямы в форме колодца. В данном сооружении сточная жидкость и вода подвергаются дополнительной очистке и распределяются в грунт.

Чтобы подвести стоки в дренаж сливной ямы, обустраивают специальные канавы или подают их по трубопроводу из очистного устройства.

Устройство дренажных канав

На протяженном склоне организуют минимум две дренажные канавы, между собой их соединяют перепускными трубами. Последняя из канав, находящаяся внизу участка, должна иметь выход в дренажную яму (прочитайте также: «Как сделать дренаж вокруг дома правильно»). Поскольку с дождевой и талой водой в систему дренажа попадают листья и мусор, ее необходимо регулярно чистить. Конструкция дренажной канавы (см. фото) постоянно совершенствовалась и теперь это эффективное сооружение, отличающееся простотой устройства.

Как сделать дренажные канавы на участке

Сначала составляют проект, а потом делают разметку на приусадебном участке. На следующем этапе копают траншеи, их глубина может достигать одного метра.
На дно канавы высыпают просеянный песок. Строить дренажную канаву можно либо закрытым, либо открытым способом. При закрытом варианте на песчаную подушку укладывают трубу, имеющую в своей нижней части перфорацию. При открытом способе канаву сверху накрывают решеткой, а стены ее укрепляют. В данной работе используют пластиковые или железобетонные изделия.

С целью повышения степени фильтрации стоков, проходящих по дренажным канавам, устраивают комбинированный фильтр, имеющий в своей нижней части слой песка, на который укладывают геотекстиль для дренажа. Затем конструкцию засыпают щебенкой. Наличие геотекстиля и щебеночного слоя предотвращает размыв песчаной подушки.
Если водоотводная дренажная канава прокладывается в плотном грунте, ее стенки разрешается не укреплять, оставляя отвесными. Когда грунт осыпается, стенки канавы рекомендуется делать пологими и непременно укреплять или пользоваться готовыми элементами.

Что касается дренажных канав, обустраиваемых по открытому типу, то их прокладывают на небольших участках. Кроме этого, ими можно пользоваться только в теплое время года.

Закрытая дренажная система имеет более сложную конструкцию, она позволяет собирать воду с больших участков и может функционировать круглогодично. Ее нередко делают в форме елочки, но при этом нужно учитывать, что сечение труб, прилегающих к дренажной яме должно быть больше, чем на дальних их концах.

Строительство дренажных ям-колодцев своими руками

При необходимости на участке может быть обустроена не одна дренажная яма своими руками, а несколько.

Сейчас их можно строить при помощи разных готовых конструкций:

• используют старые стальные бочки. У них удаляют дно и нижнюю торцевую часть;
• продолжительное время эксплуатируются дренажные колодцы, для устройства которых используют железобетонные кольца;
• также для основы колодцев задействуют пластиковые изделия. Этот вариант наиболее приемлем, поскольку стоимость их небольшая, весят они немного, а кроме этого пластик не подвержен процессу коррозии.

Устройство колодца из старых бочек

Актуальным способом считается устройство дренажной ямы из бывшей ранее в употреблении бочки. Для подвода жидкости к ней можно использовать полипропиленовые трубы, имеющие сечение 5 сантиметров. Читайте также: «Дренажные колодцы своими руками — как сделать правильно».

Их будет достаточно для отвода воды, например, из небольшой бани:

1. Сначала прежде как сделать дренажную яму, копают траншеи для полипропиленовых труб. Чтобы использовать дренажную систему зимой, их нужно укладывать ниже глубины промерзания грунта. Нужно заранее рассчитать, на какую глубину закапывать дренажную трубу в землю. Трубы следует дополнительно утеплить слоем изоляции или проложить вместе с ними греющий кабель.
2. Далее копают яму под дренажный колодец. Она должна располагаться ниже уровня промерзания почвы, поэтому ее глубина зависит от региона нахождения участка.
3. Для формирования необходимого угла уклона труб на дно траншей насыпают слой щебенки. Проверяют правильность проведения такой работы при помощи строительного уровня.
4. В яму-колодец помещают старую бочку, у которой отсутствует верхняя и нижняя крышки. На дно насыпают щебенку. Также с использованием щебня обустраивают обратную засыпку котлована, куда помещена бочка.

Дренажная яма

Частные участки, не оборудованные центральной магистралью канализации, нуждаются в сооружениях для стока жидких отходов. Дренажная яма – бюджетный вариант.

Для чего необходима дренажная яма

Грунты, под которыми отмечено высокое залегание подземных вод, из-за скопления влаги могут быть затоплены.

Для чего нужна яма:

1. Дренажная яма на возвышенности поможет отводить лишнюю жидкость обратно в грунт. На сложных грунтах почва сложно поглощает воду. Высок риск подтоплений. Дренажная яма поможет отвести излишки влаги.
2. Также оборудованная насосом и фильтром, она дает частично очищенную воду. Используется она в саду или в огороде (полив растений, технические нужды).

Нельзя отводить трубы в ближайший водоем, чтобы не погибли его обитатели.

Что нужно сделать перед разработкой проекта

Перед тем как создать проект ямы, проводится исследование грунта.

О чем нужно помнить:

• если двор размещается на горке, то трубы к яме прокладывают поперек линии уклона;
• необходимо учесть, насколько далеко конструкция находится от жилой зоны;
• какое расстояние до ближайшего водоема. Котлован роют как можно дальше от него;
• есть ли рядом погреб или другое подземное сооружение;
• если предусматривается откачка жидкости из сооружения, то нужно выбирать место так, чтобы был подъезд для ассенизаторской машины;
• если участок небольшой, то необходимо обустроить изолированную забетонированную вместе с дном яму. Нужно соорудить стены, чтобы избежать обвалов. Чаще они выполнены из кирпича – материала прочного и не самого дорогостоящего.

Земляные работы лучше проводить летом (июль-август).

Как устроена дренажная яма

Сооружение представляет собой колодец, выкопанный в грунте. Его дно застилается подушкой. Она выполняет функцию частичного фильтра. Через нее стоки проходят этап очистки. Подушка состоит из гравия и песка. Камни должны быть разных размеров – отвод воды в грунт станет эффективнее.

К отстойнику подведены трубы – от жидких отходов и остатков от осадков. Их укладывают в специальные канавы.

Как сделать дренажную яму своими руками

Строительство делится на этапы:

1. Определение местоположения конструкции.
2. Выбор типа колодца. Для этого нужно рассчитать примерное количество слива. В расчет нужно брать количество осадков в проживаемой местности, а также количество живущих людей на участке. Если суточное заполнение составляет до 1 м в кубе, то процесс установки облегчается. Можно применить бочку или пластиковый контейнер с дном. Расход на семью из 3 человек на месяц составляет от 10 до 12 кубов в среднем. Самый высокий уровень заполнения дренажной ямы – не ниже, чем 1 м от поверхности грунта. Форма ямы может быть любой – круг, прямоугольник, квадрат.
3. Земляные работы – выкапывание котлована под дренажную яму подобранного типа и формы.
4. Создание подушки. На дно укладывается песок и гравий слоями.
5. После увлажнения подушки нужно утрамбовать ее.
6. Выкапывание канав под трубы.
7. Подвод труб по каналам в колодец. Они должны размещаться под углом.
8. Обкладывание стен кирпичом, чтобы избежать обрушения дренажной ямы. Лучше использовать красный полнотелый, силикатный из-за воздействия влаги быстро разрушается.
9. Сооружение перекрытия в верхней части дренажной ямы. Для перекрытия необходим прочный материал. Он должен выдерживать вес человека. Простой и надежный способ – заливка из бетона. Для этого нужно подкопать верхнюю часть ямы и установить опалубку так, чтобы она возвышалась над грунтом на 5-10 см. Залить раствор и пройтись металлическим прутом, чтобы выпустить воздух.
10. После полимеризации остается последний шаг – установка люка.

Сначала необходимо вырыть колодец. Стандартный размер – 2 метра ширина, высота и длина. Рыть котлован ниже чем на 3 метра не рекомендуется.

На дне происходит скопление нечистот. Высота котлована не позволит провести очистку.

Первым делом нужно убрать слой почвы, который называют плодородным. Его нужно распределить по участку (в огород). Если далее почва является песчаной, обязательно строить укрепление в виде временных щитов из дерева.

После откапывания углубления его оставляют на пару дней оставляют для отстаивания.

Подготовка дренажа заключается в засыпке песка на дно, а также щебенки. Один слой – 10-20 см. Еще между слоями укладывают геотекстиль. Следом выкладывается слой щебня прямо на ткань. Оба слоя геотекстиля сшивают или обмазывают битумом. Так сточные воды, проходя процесс частичной очистки, уходят в почву быстрее. Если яма не требует очистки и откачки, то пункт упрощается. Дно прокладывается подушкой. Она состоит из слоев – песок и щебень. Для подвода трубы канализации учитывается уровень конца трубы, что идет в яму и уровень трубы из дома. Разница – не меньше метра. Иначе жидкие отходы начнут застаиваться. Так образуются засоры, требующие очистки.

Чтобы избежать обрушения ямы, ее укрепляют. Чаще используется кирпич. Его преимущества:

Нельзя использовать силикатный кирпич, он разрушается от воздействия влаги. Идеально подходит керамический полнотелый кирпич.

Кладка ведется с помощью обычного раствора. Но необходимо оставить между боковыми сторонами небольшие промежутки без заполнения цементом. Такой способ улучшает отток воды в почву, предварительно фильтруя ее. 30 сантиметров снаружи кладки заполняется битым кирпичом. Это улучшит фильтрацию.

Ямы для уличного туалета обкладывают стенами из досок. Такой вариант бюджетный, но менее долговечный. Первый шаг – заготовка 4 больших брусков дерева размером 10 на 10 метров. Сначала их подготавливают к работе – обрабатывают битумом или водорастворимым антисептиком. Обмазывание защитит от процессов гниения и вредителей. Теперь нужно заострить один конец у каждого бруса. Острый наконечник нужен для установки бруса в землю. К брусу крепятся доски. Самые прочные идут вниз ближе ко дну. Между ними должен быть зазор в пару сантиметров. Так вода будет уходить в почву вне конструкции, избегая подтоплений.

Дренажная яма своими руками готова. Более простой способ для маленького колодца описан ниже.

Дренажная яма из бочки

Этапы возведения ямы из бочки:

1. Выкопать траншею для труб. Лучше брать полипропиленовые с сечением 5 см. Если планируется использование зимой, то траншеи роют ниже уровня промерзания грунта. Показатель рассчитывается, опираясь на СП «Строительная климатология». Трубы дополнительно прокладывают слоем изоляции.
2. Исходя из расчетов промерзания грунта, вырывают котлован.
3. Чтобы трубы в траншеях были под углом, насыпают необходимое количество щебня для выравнивания. Конечный результат нужно проверить уровнем.
4. Установить бочку в яму.
5. Дно прокладывается подушкой (описано выше).

Проводится обратная засыпка котлована. Для этого используется щебень.

Дренажная яма для стока воды – бюджетный вариант для участка без централизованной канализации.

Дренажная яма

Дренажная яма — назначение и установка на участке

В любом частном доме с приусадебным участком или на благоустроенной даче имеется большое количество жидкости, которую необходимо перерабатывать, очищать или утилизировать. Стоки могут поступать из локальных очистных сооружений – септиков, формироваться после прохождения дождей и таяния снега и собираться ливневой канализацией. Для распределения вод в грунт используются дренажная система вокруг дома .

Назначение дренажных ям

Основное предназначение дренажной ямы – это частичная очистка и распределение воды в грунте. Высокие почвенные воды и избыток жидкости, образующийся после проливных дождей или весеннего таяния снегов, могут создать серьезные проблемы на участке. Кроме того, в частном доме необходимо решать вопрос об утилизации очищенной жидкости, поступающей из локальной очистной канализационной системы, например, септика.

Возможно, Вас заинтересует информация- дренаж прифундаментный

Простой сброс воды в близлежащий водоем не всегда возможен, также такой вариант неприемлем с точки зрения экологической безопасности. Разумнее направлять такие стоки в дренажный колодец-яму. В таком сооружении вода и очищенные стоки будут проходить дополнительную очистку и распределяться в грунт.

Дренажная яма из покрышек

Для подвода воды к дренажным ямам устраиваются дренажные канавы либо жидкость подается непосредственно из очистного устройства по трубопроводу.

Как построить дренажные канавы на участке

Дренажные канавы могут служить не только для направления излишка воды в дренажную яму, но и для частичного отведения воды в грунт.

При планировании расположения дренажных канав необходимо учитывать рельеф приусадебного участка. Так, если на участке имеется перепад высот, то канава должна располагаться не по склону, а перпендикулярно ему. Такая конфигурация дренажных канав позволяет существенно понизить уровень почвенной воды на местности.

Возможно, Вас заинтересует информация- дренажные колодцы

На протяженном склоне можно организовать две или больше дренажных канав. Между собой такие сооружения могут соединяться перепускными трубами, а последняя канава, расположенная в самой нижней части участка, будет иметь вывод непосредственно в дренажную яму-колодец.

Создание дренажной канавы является только начальным этапом ее эксплуатации. Талые и дождевые воды несут в себе большое количество загрязняющих веществ, опавших листьев и просто мусора. Все это требует регулярной очистки дренажной канавы.

Дренажные канавы с геотекстилем

Конструкция дренажной канавы отрабатывалась на практике многими поколениями строителей. Это довольно простое, но вместе с тем эффективное сооружение. Современная промышленность освоила выпуск многих материалов, которые существенно увеличили эффективность таких сооружений.

Строительство дренажной канавы на приусадебном участке

1. Начальным этапом строительства является составление проекта и его разметка на местности.
2. Затем выкапываются траншеи. Их дно может достигать глубины залегания приповерхностных почвенных вод, что составляет около одного метра. Уровень канавы может быть ниже этого уровня. Чем глубже вы выкопаете канаву, тем ниже будет располагаться новый уровень грунтовой воды на вашем участке.
3. На дно дренажной канавы засыпается подушка из просеянного песка.
4. Существует два основных варианта строительства дренажной канавы. При использовании закрытого способа непосредственно на песчаную подушку укладывается труба, в нижней части которой имеется многочисленная перфорация. Вода, отводимая по такой трубе, выходит в отверстия и через песок подушки поступает в грунт. При открытом способе строительства канава сверху накрывается решеткой, а стены ее укрепляются.
5. Для строительства открытых канав дренажа могут использоваться готовые железобетонные или пластиковые конструкции.

Возможно, Вас заинтересует информация о клапан захлопка для дренажа.

Закрытая дренажная канава

Для более эффективной фильтрации проходящих по канаве стоков на дне траншеи может устраиваться комбинированный фильтр. В нижней части такой фильтр имеет слой песка, поверх которого укладывается слой геотекстиля. Затем изготовленная конструкция засыпается щебеночным слоем. Использование геотекстиля и щебенки предотвращает размытие песчаной подушки поступающим потоком воды.

Если вы прокладываете водоотводную дренажную канаву в плотном грунте, например, глине, то ее стенки можно и не укреплять, оставив их отвесными. В случае формирования канавы в осыпающемся песчаном грунте, стенки канавы необходимо делать пологими, укреплять или использовать готовые конструкции.

Система дренажных канав открытого типа обустраивается обычно только на небольших участках местности, например, дачах. Кроме того, открытая дренажная канава может функционировать только в теплое время года.

Более сложная конструкция дренажных канав закрытого типа позволяет собирать воду с больших участков, частично отводить влагу из локальных очистных сооружений канализационной системы и работать круглогодично.

Конструктивно закрытые дренажные канавы в целом аналогичны открытым, но расположение перфорированных труб ниже уровня грунта и почвенных вод позволяет не акцентировать внимание на все изменения рельефа участка.

Схема прокладки закрытой дренажной системы

Закрытая дренажная система может иметь конфигурацию «елочки». Если вы решите строить систему по такой схеме, то учтите, что на участках, прилегающих к дренажному колодцу-яме, сечение труб должно быть больше, чем на «концах веток». В этом случае вы сможете предупредить засоры труб и застой в них отводимой воды.

Как построить дренажный колодец-яму

Дренажный колодец-яма служит для сбора всех отводимых вод на участке, частичной ее очистки и распределения в почву.

Важным этапом строительства дренажной ямы-колодца является расчет ее необходимого объема, который должен соответствовать мощности местной локальной очистной системы и иметь необходимый запас для утилизации талой или дождевой воды.

При необходимости, на участке может быть организовано несколько дренажных ям-колодцев.

Дренажные колодцы ямы можно строить с применением различных готовых конструкций:

• можно использовать старые стальные бочки, у которых удаляется дно и нижний торец;
• длительное время могут прослужить дренажные колодцы, построенные из готовых железобетонных элементов – колец;
• также в качестве основы конструкции могут использоваться пластиковые трубы большого диаметра или готовые пластиковые колодцы. Этот вариант строительства наиболее предпочтителен, так как пластик абсолютно не повержен коррозии, готовые пластиковые конструкции достаточно дешевы и имеют небольшой вес, что позволяет проводить их монтаж самостоятельно.

Строительство дренажной ямы из старой бочки

Для подвода воды к такой дренажной яме-колодцу могут использоваться трубы, изготовленные из полипропилена сечением в 5 сантиметров. Такой трубы вполне достаточно, например, для отведения сточных вод из небольшой бани.

Траншея под трубу

В выкопанные траншеи укладывается полипропиленовая труба. Если вы используете баню исключительно в теплое время года, то трубы можно не заглублять. Чтобы использовать баню и дренажную системы в холодное время года, трубы вывода жидкости необходимо углубить ниже уровня промерзания грунта, утеплить дополнительным слоем изоляции или проложить вместе с ними греющий электрический кабель.

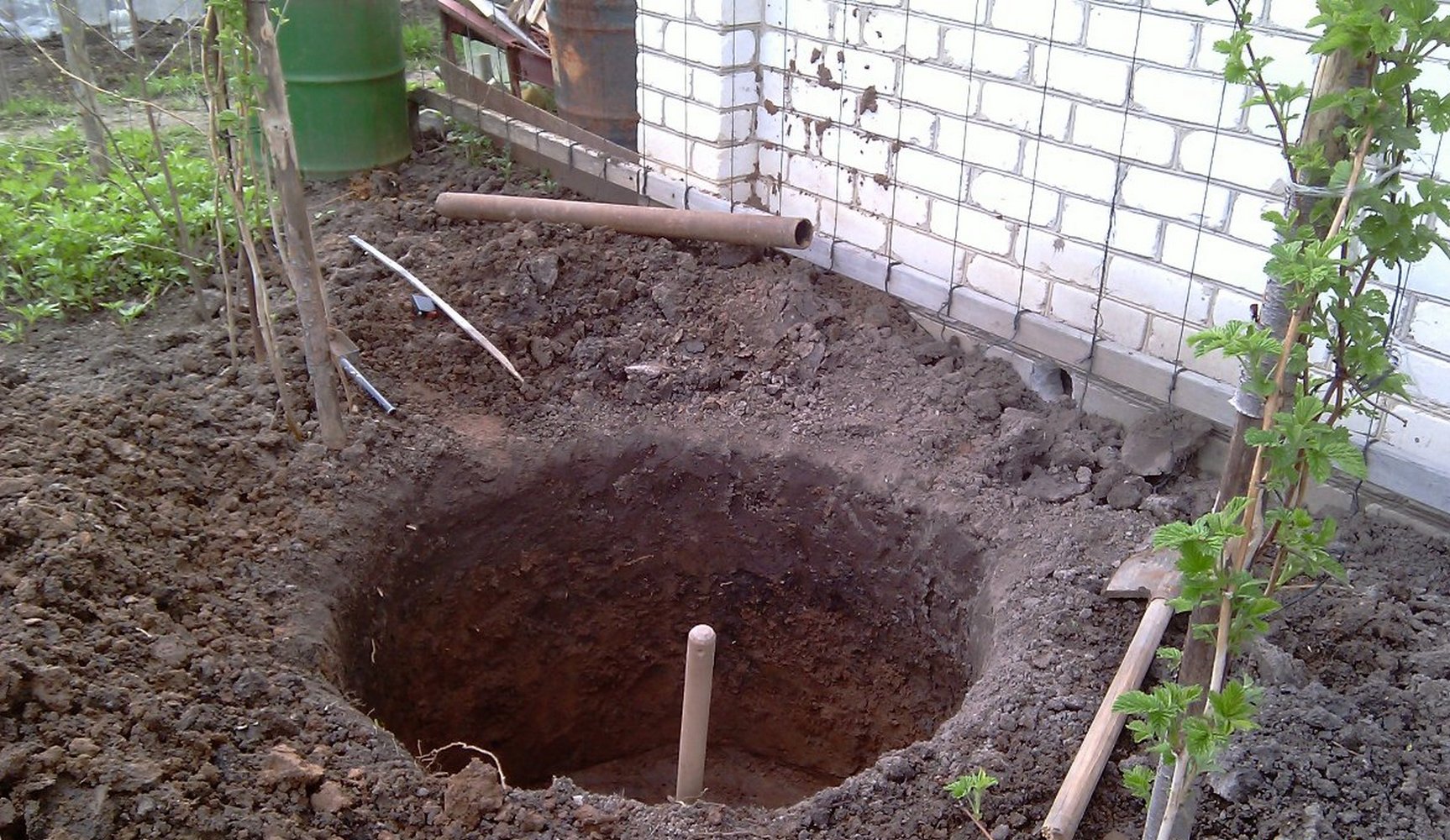

Копаем котлован под дренажную яму-колодец. Такое сооружение должно быть в обязательном порядке для круглогодичного использования заглублено ниже уровня промерзания грунта. Глубина котлована будет отличаться в зависимости от региона строительства.

Котлован под дренажную яму-колодец

Канава для труб должна выходить к дренажной яме

Для формирования необходимого уклона труб на дно канавы насыпается подушка из щебенки. Необходимый уклон канавы проверяется при помощи строительного уровня.

Гравийная подушка на дне канавы

Контроль уклона при помощи строительного уровня

Уклон продолжается до самой дренажной ямы

Бочка как основа дренажной ямы

На дно ямы устанавливается старая металлическая бочка без верхней и нижней крышки. Ее дно засыпается щебнем. Также из щебня формируется обратная засыпка котлована для бочки.

Вывод дренажной трубы к яме

Укладка дренажной трубы в траншею

Собираем конструкцию из труб. После строительства системы она засыпается грунтом.

Место установки дренажной ямы засыпается грунтом

Как видите, строительство дренажной ямы-колодца на вашем приусадебном участке доступно даже неквалифицированным специалистам. Это довольно простая конструкция, которая может быть построена даже одним человеком за один или несколько дней.

Некоторые нюансы устройства дренажных ям-колодцев приведены в видеофайле.

Как сооружается выгребная яма без дна: схемы и правила обустройства

Самым первым пунктом автономной канализации на участке очень часто оказывается выгребная яма без дна. Сделать ее не сложно. Поскольку конструкция такого канализационного сооружения предельно проста, она не требует особых строительных навыков и не имеющихся в продаже материалов.

Но все же небрежность при строительстве такого полезного объекта может обернуться большой бедой. В представленной нами статье подробно описаны правила устройства очистного пункта независимой канализационной системы. Приведены нюансы его эксплуатации и обслуживания.

Принцип работы ямы без дна

Выгребная яма представляет собой накопитель серых отходов человеческой деятельности, т.е. стоков, образующихся при выполнении бытовых действий, приготовлении пищи и приеме гигиенических процедур.

Ее устраивают на некотором (определенном санитарными нормами) расстоянии от дома. Для устройства такой канализации нужно выкопать яму, укрепить и защитить от влаги ее стены, установить верхнее перекрытие, а также подвести к емкости канализационную трубу.

Сточные воды поступают внутрь емкости, а перекрытие надежно защищает окружающих от неприятных запахов. Отстоявшаяся жидкая составляющая сточных масс просачивается в нижележащие грунтовые слои, а твердые включения оседают на поверхности песчано-гравийного фильтра.

Со временем резервуар наполняется нерастворимым твердым осадком, и его содержимое необходимо удалять. Для этого используют специальную ассенизаторскую машину, хотя небольшую по объему яму можно вычистить и с помощью обычного ведра.

Стоки внутри ямы с течением времени немного изменяются по составу. Частично они перерабатываются микроорганизмами, твердые фракции превращаются в осадок, а жидкая часть отделяется. С целью уменьшить количество стоков, чтобы пользоваться услугами ассенизаторов как можно реже, яму делают “без дна”.

Стены емкости для серых стоков тщательно заделывают, а на дне оставляют просвет с грунтом. Сверху на грунте делают фильтр из природных материалов: песка, щебня и гравия. Жидкая часть стоков медленно просачивается в грунт, а твердые фракции остаются внутри канализационной емкости.

Сточные воды, проходя через фильтр, получают дополнительную очистку. Окончательно жидкие отходы перерабатываются в толще грунта с помощью микроорганизмов, которые там обитают.

Для того чтобы ускорить и усилить процесс переработки в яму добавляют биологические средства, в основе которых заложено действие природных бактерий. Подобные препараты используют и внутри накопительных герметичных выгребных ям, для выполнения биологической очистки сточных вод и уменьшения объема осадка.

“Бездонная” канализация конструкция очень удобна. Она позволяет удалять жидкую часть стоков естественным и безопасным путем. В результате емкость наполняется медленнее, и оплачивать услуги ассенизаторов приходится не так часто.

Интересной вариацией ямы без дна является система доочистки в виде фильтрующего колодца. Ее устанавливают после септика-отстойника, в котором производится первичная переработка стоков.

Обе секции соединены переливной трубой. Сначала стоки попадают в герметичный отдел канализации.

Здесь отходы отстаиваются, твердые фракции оседают на дно, легкие технические загрязнения скапливаются наверху, а так называемые “серые стоки”, т.е. очищенная от перечисленных загрязнений вода, достигают уровня перелива и перемещаются в емкость без дна. Сточные воды фильтруются и утилизируются в грунт, как было описано ранее.

Использование специальных микроорганизмов превращает конструкцию почти в полноценный септик, который функционирует на основании схожих принципов.

Такое двух- или даже трехкамерное сооружение имеет смысл делать только для дома, в котором проживает значительное количество людей, в связи с чем планируется получать большой объем стоков. А для летней дачи можно устроит относительно небольшую выгребную яму.

Расчеты и технические нормы

Чтобы выгребная яма функционировала правильно, нужно грамотно подобрать место и рассчитать объемы емкости. Для начала следует помнить, что согласно санитарным нормам такое сооружение нельзя использовать участках, где грунтовые воды пролегают высоко. Дно емкости должно находиться выше этого уровня по минимуму на 1 м.

Приблизительный расчет объемов ямы можно выполнить на основании усредненного норматива: 0,5 куб. м на каждого человека, который проживает в доме постоянно. Глубина выгреба обычно варьируется в пределах двух-трех метров. Это продиктовано особенностями работы илососов, которые не обслуживают сооружения глубже трех метров.

Еще необходимо учесть следующий момент: очистку ямы производят при заполнении емкости на две трети общего объема, а не до самого верха. Размеры этих двух третей лучше всего сделать кратными размерам емкости илососа.

Это выгодно, поскольку ассенизаторы берут оплату не за количество откачанных стоков, а за каждый конкретный выезд, т.е. придется оплатить даже вывоз небольшого количества стоков по полной стоимости.

На разных грунтах существуют разные нормативы для размещения выгребной ямы. Обычно рекомендуется помещать это сооружение на расстоянии не менее пяти метров от жилого дома и не менее 25-50 метров от источника питьевой воды.

Нормативы продиктованы опасностью загрязнения грунта или источника стоками. Это может произойти во время весеннего паводка, неправильный монтаж канализации также может стать причиной подобных неприятностей.

Чем большими фильтрационными качествами обладает грунт, тем быстрее сточные воды проникают внутрь, и тем более строгих норм следует придерживаться при проектировании выгребной ямы.

Оптимальный вариант – установка сооружения с заглублением условного дна в песчаный грунт. Фильтрация стоков в глинистые грунты невозможна, поэтому на участках с суглинистым или супесчаным основанием ямы без дна не устанавливают.

При установке сооружения на пылеватый или глинистый песок, по свойствам близкий к супеси, скорость проникновения стоков в грунт увеличивают путем применения колец с перфорацией. В результате получается вариация выгреба без дна с проницаемыми стенками.

И еще один момент. Если для очистки выгребной ямы используется специальная техника, необходимо предусмотреть удобные подъездные пути. Максимально допустимое расстояние между илососом и объектом – не более четырех метров, но чем это расстояние меньше, тем удобнее будет работать ассенизаторам.

Из чего можно сделать выгреб?

В качестве материала для стен такой канализации используют самые разные материалы:

• кирпич;
• монолитный бетон;
• готовые бетонные плиты;
• бетонные кольца;
• древесину;
• газосиликатный блок;
• пластик и т.п.

Кирпичная кладка для выгреба вполне подходит, но ее монтаж отнимет немало времени. По затратам выйдет недешево, но имеет смысл рассмотреть этот вариант, если в распоряжении владельца участка имеется достаточное количество невостребованного на другие нужды кирпича.

Конечно, особая красота здесь не нужна, но и совсем уж некачественный кирпич брать не стоит, все же постоянное воздействие стоков оказывает на стенки ямы серьезное разрушительное воздействие.

Некоторые начинающие каменщики предпочитают набивать руку именно на таких объекта, поскольку все огрехи все равно будут скрыты под слоем гидроизоляции и верхним перекрытием. Но избыточная небрежность может сыграть с неопытным мастером злую шутку: неровная кирпичная стена на поверку нередко оказывается крайне непрочной.

Газосиликатный блок по размерам заметно больше кирпича. С таким материалом работа пойдет быстрее. Древесина – не самый лучший выбор из-за этого же разрушающего воздействия стоков.

Яму, отделанную досками, придется ремонтировать практически каждый год. Заливку монолитным бетоном выполняют традиционно: с помощью опалубки. На дне оставляют просвет для песчано-гравийного фильтра. Конструкцию в обязательном порядке армируют.

Бетонные кольца – самый популярный и удобный выбор для сооружения выгребной ямы. Но следует помнить, что некачественные конструкции неприемлемы. Конечно, выгреб – это не колодец, однако и его нужно построить правильно. Сколов, трещин и других подобных повреждений на конструкции быть не должно.

Минусом бетонных сооружений признают внушительный вес конструкции, который осложняет установку и затрудняет ремонт. Что нужно делать, если просели бетонные кольца канализационного пункта, описано здесь.

Пластиковые емкости широко используют для создания герметичных выгребных ям, но если сделать отверстие под фильтр, можно использовать емкость для канализации без дна. Пластик – материал легкий.

На всякий случай можно утяжелить или закрепить пластиковую емкость. Особенно, если в зимний период она остается незаполненной, чтобы конструкция не была вытеснена промерзшим грунтом или не всплыла во время паводка.

Отдельно стоит упомянуть еще один вариант – выгребная яма из отработанных покрышек. Соорудить ее несложно: выкапывают круглую яму, подходящую по размеру, а внутрь кладут покрышки, одну на другую.

Покрышки защищают стенки ямы от обрушения и препятствуют проникновению стоков в грунт. Шины следует соединить между собой, а стыки обработать герметиком. На дно сооружения кладут традиционный песчано-гравийный фильтр.

Ставить яму из шин принято в песчаных грунтах, на участках с низким залеганием грунтовой воды, где нет угрозы обильного весеннего паводка. Иначе в паводковый период возможно заражение окружающей среды неочищенными сточными массами при разгерметизации стыков.

Преимущества такого сооружения состоят в невысоких затратах времени и использовании недорогих материалов. Но стоит понимать, что срок эксплуатации подобного сооружения невелик – всего несколько лет.

Монтаж объекта из бетонных колец

Поскольку бетонные кольца являются наиболее распространенным вариантом для сооружения выгреба, имеет смысл его рассмотреть подробно.

Вот общая схема выполнения монтажных работ:

1. Выполнить разметку.
2. Выкопать котлован.
3. Установить кольца.
4. Подвести к объекту канализационную трубу.
5. Сделать отверстие для трубы и ввести ее в емкость.
6. Выполнить герметизацию всех соединений.
7. Нанести слой гидроизоляционного материала.
8. Уложить на дно сооружения фильтр из песка и гравия.
9. Выполнить обратную засыпку котлована.
10. Установить верхнее перекрытие с крышкой.
11. Засыпать перекрытие грунтом или задекорировать его.

Под небольшую яму котлован можно вырыть и вручную. Понадобится штыковая лопата, чтобы копать, ведро на веревке, чтобы вынимать грунт, совковая лопата, чтобы его насыпать в ведро, и партнер на верху, чтобы это ведро вытаскивать. Бетонное кольцо ставят на землю, а копают внутри.

В результате кольцо постепенно опускается, предотвращая обрушение стенок ямы. Для большого выгреба лучше все же потратиться на аренду экскаватора. Скорость проведения работ возрастет в разы. Здесь также можно сначала поставить на грунт кольцо, а затем начинать работу. Понадобится экскаватор с соответствующим размером ковша и опытный оператор.

Траншея для канализационной трубы должна иметь небольшой уклон, 2 – 3 см на погонный метр. Если промерзание грунта в зимний период характерно для этой местности, то трубу выше этой отметки следует обязательно утеплить.

Отверстие под трубу пробивают в подходящем месте после ее укладки. Если сделать такое отверстие заранее, можно банально не угадать высоту вхождения трубы.

Стыки бетонных колец, а также место входа трубы обрабатывают раствором. Затем следует нанести слой гидроизоляционного материала. Подойдет недорогая обмазочная изоляция.

Этот этап не считается обязательным, если все стыки надежно загерметизированы. Однако гидроизоляционный слой защитит конструкцию от повреждений, а это заметно увеличит сроки ее эксплуатации.

Донный фильтр формируют из речного песка и гравия. Можно также использовать и щебень подходящих фракций. Сначала засыпают песок слоем около 30 – 35 см, затем – два слоя гравия или щебня примерно такой же толщины.

Мелкие частички должны находиться внизу, а крупные – сверху. Теперь нужно установить верхнее перекрытие. Обычно для этого берут готовую бетонную плиту подходящего размера и конфигурации.

В перекрытии должно быть отверстие достаточно просторное, чтобы можно было не только опустить шланг илососа, но и отправить человека для осмотра состояния емкости после ее очистки. Это отверстие закрывают крышкой, чтобы посторонние запахи не беспокоили окружающих.

Некоторые хозяева предпочитают сделать двойную крышку. Она надежно защищает и от запахов, и от промерзания стоков в зимний период. Сверху на перекрытие обычно наносят слой грунта, чтобы не портить ландшафт.

Крышку, конечно же, необходимо оставить свободной, она должна быть выше уровня земли на 20 – 30 см. Теперь нужно только следить за уровнем стоков в емкости и своевременно их удалять.

Если все рассчитано правильно, то очистка понадобиться только пару раз в год. После того, как выгреб очищен, не помещает спустить вниз человека в спецодежде. Его задача – осмотреть стены сооружения, проверить их целостность.

Периодически выполняют промывку донного фильтра или его полную замену. Все работы внутри выгребной ямы нужно производить только в присутствии напарника, который находится наверху для страховки.

Сооружение выгребной ямы с переливом

Яма с переливом – более сложный в техническом и конструктивном смысле канализационный объект. Ее устройство потребует больше сил и вложений, но обращаться к ассенизаторам можно будет в итоге гораздо реже.

В переливных очистных канализационных пунктах устраивают две или три камеры, первые из которых оснащаются герметичным дном. Финишная камера всегда сооружается по типу фильтрующих колодцев.

С основными этапами строительства такого очистного пункта ознакомит следующая подборка фото:
