Г образные бани проекты

Проекты угловых бань: отличные возможности

Среди типовых проектов бань можно выделить Г-образную конфигурацию как рациональную в практическом смысле и очень удобную для создания уютной обстановки. Могут найтись возражения, что минимальную поверхность имеют квадратные строения, подразумевая неоправданно большие потери тепла бань такого типа. Это совсем не так. Во-первых, именно в угловых банях главный источник тепловых потерь — парная. Она имеет форму, близкую к самой экономичной. Во-вторых, в целях пожарной безопасности на маленьком участке расстояние от дома до бани должно быть максимально большим – этому условию как раз удовлетворяют проекты угловых бань.

Бюджетный вариант бани

Не стоит ожидать от типового проекта большого разнообразия планировок. Для Г-образной планировки 25-40 м2 общей площади вполне достаточно, чтобы отчетливо выделить три функциональные зоны: душевую, парилку и комнату отдыха. Парная, где происходит основная утечка тепла, как раз имеет форму близкую к квадрату, то есть оптимальную. Она всегда находится в одном из торцов бани. В другом торце, если хватает площади, располагается веранда или открытая терраса. То есть отличия проектов угловых бань, не считая зеркальных, в основном сводятся к вопросу: есть веранда (терраса) или ее нет. В любом случае такой площади более, чем достаточно для полноценной бани.

Главные тонкости и трудности лежат в устройстве парилки. Без этого и сама баня теряет всякий смысл. Самый простой на вид выход – установить электрокаменку, может вызвать противоречивые требования. Маленькая, тесная парилка устроит далеко не каждого владельца, а большой объем диктует наличие достаточной мощности или даже трехфазной линии, а это не всегда выполнимо.

Лучше всего остановиться на проекте, который предусматривает в бане возведение полноценной печи из кирпича. В этом случае баня приобретает законченный вид, в котором печь выполняет не только свою основную функцию, но будет и главным элементом декора – при желании можно найти кирпич самых разнообразных форм и расцветок. Такая баня будет иметь недоступную даже для дорогих, элитных квартир, естественную роскошь – живой огонь. Бюджет простых проектов не предусматривает строительства полноценного бассейна, а вот устройство купели вполне реально – это отличное дополнение к парилке.

Дизайн и благоустройство как следствие конфигурации

Достаточно одного взгляда на Г-образную форму, чтобы увидеть ее преимущества:

  • Оставив за скобками многорядный пентагон, можно заметить, что люди даже вне помещения стремились отгородиться от внешней публики. Различные варианты патио (внутреннего дворика, закрытого со всех сторон) можно встретить во многих культурах. Угловые варианты лежат где-то посередине между полной открытостью и замкнутостью контура. Именно поэтому пространство внутри угла выглядит как самое уютное место – инстинктивное чувство защиты спины срабатывает и здесь.
  • Любой архитектор будет избегать однообразия простой двускатной крыши. Проекты угловых бань изначально предполагают развитие этой составляющей, как пересечение треугольных призм. А если дополнить скаты крыш мансардными окнами, то получится не только отличная картинка, но и функционально полезное помещение – чердачное пространство с естественным освещением.
  • Уютное пространство внутри угла корпуса бани можно дополнить террасой – это особенно актуально в случае маленькой площади. Если фундаменты торцов бани продлить чуть внутрь и соединить их по диагонали, то получится, именно терраса, а не дворик.

Этапы воплощения проекта

Даже перед покупкой куста смородины многие хозяева наводят справки о сортах и продавце. Постройка бани тем более требует внимания: на вид все совсем просто, но небрежностей в таких вопросах, как печь и парная, лучше не допускать.

  • Во-первых, сам проект должен соответствовать вкусам и возможностям владельцев. Во-вторых, типовой проект, в принципе, не может учесть индивидуальные требования и нужно на стадии проекта внести необходимые изменения, чтобы избежать переделок уже в реальном объекте.
  • Фундамент – основа и не нужно на нем экономить, особенно в том случае, когда в бане предусмотрена печь из кирпича (для нее сооружается отдельный фундамент). Без земляных и бетонных работ можно сделать фундамент на винтовых сваях. Для печи отдельно устанавливают 4, 5 или 6 свай, делают металлическую обвязку и опалубку, затем заливают бетоном. При ленточном и столбчатом основании особое отношение к печи сохраняется – фундамент должен быть надежным и лежать ниже глубины промерзания почвы на 10-20 см.
  • Если устанавливается металлическая печь, то особое внимание нужно уделить дымоходу, как пожароопасному элементу. В местах прохождения дымохода через деревянные конструкции, металлическая труба обязательно должна быть двойной, например, с базальтовой теплоизоляцией (можно установить отдельный элемент).
  • Чтобы в парной не испортилось хорошее впечатление от приятной отделки, нужно очень аккуратно делать паро- и теплоизоляцию потолка. Это относится ко всем помещениям, где есть значительный перепад температур под и над потолком.

Тема парилки очень тонкая и глубокая, Стоит прочитать специальные статьи такого направления. Там, например, предлагаются различные варианты наполнения каменки, лучший из которых, пожалуй, жадеит или белый кварц.

Угловая баня на садовом участке — экономим пространство

Преимущества угловых бань

Садоводы часто сетуют на небольшую площадь участка в шесть соток. А что вы скажете о мизерном клочке земли в три сотки? А садоводческих товариществ с такими крохотными «наделами» ещё хватает. И владельцу такого кусочка хочется, кроме небольшого садового домика, иметь место куда можно приткнуть машину, посадить хоть пару грядок зелени, воткнуть теплицу, обустроить зелёную лужайку для детей или для мангала, ну и конечно поставить баню.

В таких стесненных условиях, как вариант, можно рассмотреть проект небольшой баньки, поставленной углом, на границе двух соседних участков.

Такое решение может нести сразу несколько положительных моментов:

1) Два крыла бани, образуя угол, создадут кусочек пространства, закрытый от любопытных взоров соседей. Тогда зимой, после парилки, можно смело нагишом плюхнуться в сугроб, а летом нырнуть в небольшой бассейн.

2) Благодаря такой конфигурации, освобождается часть земли, на которой можно поставить веранду, террасу или барбекю.

3) Если к вам приезжает большое количество любителей попариться, то можно выбрать проект с двумя входами – в комнату отдыха, в парилку или в помывочное отделение.

4) Угловая баня удобна для обустройства небольшой мансарды, где с удовольствием проведёт лето ребёнок-подросток.

Ниже представляем два реализованных проекта угловых бань.

Первый вариант

Проект такой бани родился совершенно неожиданно. Первоначально, ни о каком угловом строении речи не было. Просто купили новый сосновый сруб взамен старого. При демонтаже оказалось, что старая постройка вполне ещё жизнеспособна. Поэтому решили в ней поменять бревна нижнего венца и подправить фундамент, а рядом уже пристроить на отдельном фундаменте новый сруб. Оба строения соединили дверным проёмом.

В старом срубе убрали печку – теперь здесь помывочное отделение, остальное осталось по-прежнему – раздевалка + туалет. В новом — вся площадь предназначена для парилки, и только в холодное время года, когда в неотапливаемой моечной становится прохладно, парную используем в том числе как помывочную.

Оба сруба стоят на ленточном фундаменте, залитым на глубину 70 см цементным раствором с арматурными прутками. Раствор залит вровень с поверхностью почвы. По углам срубы опираются на половинки поребриков, остальная часть фундамента – красный кирпич, причём по лицевой стороне – облицовочный.

Первый венец уложен на гидроизоляцию из рубероида. остальные брёвна новой клетки уложены на льноватин. Благодаря тому, что сруб хорошего качества, стены ничем не утеплены и прекрасно держат тепло. Единственное, что периодически проводится (примерно раз в год), так это наружная обработка защитным средством «Акватэкс» — цвет «сосна». Правда, несмотря на это, дерево с каждым годом становятся чуть-чуть темнее. Изнутри брёвна не тёсаны, не обшиты и ни чем не обработаны.

Старый сруб внутри обшит сосновой вагонкой. В помывочном отделении она покрыта специальным бесцветным составом на восковой основе (название уже не помню).

Задняя наружная, невидимая часть сруба, обшита обыкновенной «дюймовкой». А лицевая, видимая на фото, обшита блокхаузом.

Потолки обоих построек выполнены из половой рейки, толщиной 30 мм, имеющие соединение «шпунт-паз». Сверху, со стороны крыши на потолочную доску, устланную фольгой, уложен утеплитель — пеноплекс, толщиной 50 мм.

Крыша односкатная. Побоялся, что коньковая двускатная будет на маленьком участке выглядеть слишком громоздко. Впоследствии пожалел – лишнее чердачное помещение не помешало бы, ну и отсутствовала бы снеговая нагрузка.

Пол, в новом срубе в виде цементной стяжки с арматурной сеткой, выполнен с наклоном от входной двери к противоположной торцевой стене с дренажным отверстием в фундаменте, через который вода по трубе сливается в д/колодец. Цементный пол покрыт кафельной керамической плиткой. Поверх него на лаги положены доски основного пола, толщиной 50 мм.

Пол старого сруба аналогичен, но имеет слегка воронкообразную стяжку, с дренажным отверстием в центре, откуда используемая вода по трубе попадает во второй колодец.

Вентиляция бани осуществляется за счёт небольшого открывающегося окна с двойным остеклением и четырёх отверстий в фундаменте, изготовленных из пластиковых канализационных труб, диаметром 50 мм. По необходимости эти отверстия можно закрыть специальными заглушками.

Баня, нам мой взгляд, практически лишена недостатков. Впечатление несколько портит только неказистая банная печь, она самодельная, сварена из трубы «пятисотки». Но, конечно, дело не только во внешнем виде, целой проблемой является бак для горячей воды, установленный сверху печи.

Мало того, что он имеет небольшой объём, но и являясь частью стальной «пятисотки», подвержен коррозии. Воду часто приходится менять из-за ржавчины. Так как дымовая труба находиться в центре бака, невозможно поместить туда вкладыш из нержавейки. Покрытие из огне-влагостойких красок не приносят должного результата. Кроме того, что они токсичны, так еще и покрытие сползает уже к концу сезона.

Ещё недостатком такой конструкции является обилие сажи в трубе, которая образуется из-за того что дым, проходит через бак с холодной водой, поэтому дымоход приходится чистить минимум раз за сезон. Так что печь надо было бы выбрать посовременнее.

Хотя и в этом можно найти свои достоинства: значительная толщина металла 6 мм, хорошая теплоотдача и экономичность. У нее вместительная каменка из горизонтально-вваренной трубы, диаметром 200 мм. Пламя от топки, охватывая её с двух сторон хорошо прогревает камни, уходит вверх, нагревая еще и верхний бак с водой.

Ну и еще к недостаткам такой постройки отнесу близость туалета к остальным комнатам. Хотя, считаю, без него не обойтись. Для того, чтоб запах не досаждал, туалет должен быть надёжно изолирован от других помещений уже на стадии фундамента.
В остальном, с возведения в 2009 году, баня зарекомендовала себя только как источник здоровья и удовольствия.

Второй проект

Эта баня построена в 2015 году по тому же принципу — угловая конструкция.

Заказанный сосновый сруб нестандартной формы 4х2,5 м так же установлен на ленточный фундамент, который заглублён в землю на 0,5 метра и выложен кирпичной кладкой ещё на 0,5 метра над поверхностью. Перед заливкой фундамент усилили двойной решёткой из арматурного прутка, диаметром 12 мм.

Как и в первом варианте, баня разделена на раздевалку (или комнату отдыха), душевую и парную. Туалет здесь уже решено было установить на некотором отдалении от бани. Даже не знаю отнести это к плюсу, или к минусу? На снимке видно, как угловая баня компактно разместилась на участке, имея внутри три довольно просторных помещения.

Фундамент довольно высок. Это позволило изнутри парилки, от пола до нижнего венца брёвен выложить ряд кафельной плитки. Пол представляет собой цементную стяжку, поверх, которой находятся лаги из стальных труб, диаметром 100 мм (диаметр большой, но именно такие б.у -трубы остались от демонтажа водовода). Концами трубы заделаны в фундаментные стенки. А на них уложены доски, толщиной 40 мм. Снаружи фундамент дополнительно утеплён слоем 50 мм пеноплексом и оштукатурен.

Раздевалка выполнена, как пристрой к срубу. Каркас, которой изготовлен из бруса 150х100, что позволило уложить утеплитель из минваты, толщиной 150 мм и обшить наружную стену сайдингом, а внутреннюю вагонкой из осины. Стена межу помывочным отделением и сауной, так же обшита осиновой вагонкой с двух сторон и утеплена минватой. Почему из осины? Считается, что при своей относительной дешевизне, этот материал по своим свойствам почти не уступает липе.

Тут же, в раздевалке установлен водогрейный бак накопительного типа. Необходимо помнить, что при установке такого бака необходимо позаботиться о качественной эл. проводке. Кстати, проводка во всей бане выполнена из специального жаропрочного провода.

Окон у бани нет, а вентиляция осуществляется – в помывочном отделении за счёт «вентиляционного грибка», а в сауне — за счёт деревянной шторки, видимой на фото. Над полом имеются незакрываемые вентиляционные отверстия, размером в полкирпича.

Потолок изнутри обшит вагонкой из липы, которая нашита на алюминиевую фольгу. Затем, со стороны крыши на гидроизоляционную плёнку положен слой минваты, толщиной 200 мм. Сама парная ничем не обшита, только в местах соприкосновения со стенами у полока, на брёвна нашиты осиновые рейки, чтоб не испачкаться выделяемой смолой.

Крыша односкатная, покрыта профнастилом жёлтого цвета, что хорошо сочетается с цветом брёвен сруба.
Слив осуществляется за счёт соединённых труб из душа и из сауны, и выведенных в цементной стяжке пола в дренажный колодец.

Основной особенностью этой бани является печь, с топкой, выведенной на улицу.

Печь марки «Везувий», со специальным удлинённым топочным каналом.

Казалось бы, такого рода решение довольно абсурдно и мягко говоря не совсем популярно. А напрасно, ведь топка бани с улицы имеет массу преимуществ:

  • В отапливаемом помещении не выжигается кислород , следовательно полностью отсутствует угарный газ.
  • Вместе с дровами в баню не заносится мусор.
  • За счёт топки экономится, хоть и немного, полезная площадь.
  • Топочное отверстие находиться выше, в отличие от традиционной печи, поэтому при розжиге и топке печи не нужно наклоняться «в три погибели», а то и вставать на колени.

Благодаря удачно расположенному козырьку избавились от одного неудобства – в дождь можно подбрасывать дрова, не боясь промокнуть.

Ну и в заключение скажем, что удобно разместившись в углу участка, такая баня занимает минимум земельной площади и легко вписывается в любой пейзаж.

Выбираем проект бани

При разработке или выборе уже готового проекта вашей будущей бани необходимо брать в расчет не только ваши собственные пожелания, но и стараться придерживаться определенных нормативов. Размеры помещений в бане необходимо выбирать, в зависимости от количества человек, находившихся там одновременно. Примерные площади разных помещений бани на одного человека таковы:

Парное отделение — 1,5 м2
Душевая или моечная — 1,5 м2
Раздевалка — 1,4 м2
Комната для отдыха — 0,75 м2
Тамбур или прихожая — 1,3 м2

Данные значения являются минимальными, так, что лучше, если помещения в бане будут большего размера.
При составлении проекта парной необходимо предусмотреть такую конструкцию полков, что бы там могли свободно париться несколько человек одновременно. Минимальная ширина банного полка, на котором можно сидеть — 400 мм. Что бы на полке можно было находиться с ногами, он должен быть не меньше 900 мм. Для положения полулежа, необходима длина полка 1,5 метра. Ну, а что бы свободно лежать на нем — от 1,8 до 2 метров. Эти значения могут быть и другими, все зависит от роста конкретных людей. Более подробно данный вопрос рассмотрен в статье: Каким должен быть полок в бане.

Расположение печи в парилке лучше выбрать такое, при котором топка будет выходить в комнату отдыха. Это создаст дополнительное удобство при растопке печи и позволит съэкономить на отоплении.
По желанию, перед комнатой отдыха можно пристроить тамбур, для лучшего сохранения тепла, это особо актуально при посещении бани в зимнее время.

Вообще, при составлении проекта бани, желательно расположить все помещения в определенной последовательности. Ближе всего к выходу должна находиться комната отдыха, с предбанником или без него. Потом душевая или моечная. Парилка, обычно, располагается в дальней части бани. Такой порядок обусловлен очередностью банных процедур. Всем известно, что перед заходом в парную и после него, желательно ополаскиваться. Если вам интересно, можете прочесть статью: Как правильно посещать баню.

Далее, приведем некоторые примеры проектов бани. Они отличаются площадью внутренних помещений, расположением их относительно друг друга, а так же общим видом постройки снаружи. Учитывайте эти факторы при выборе подходящего для вас варианта.

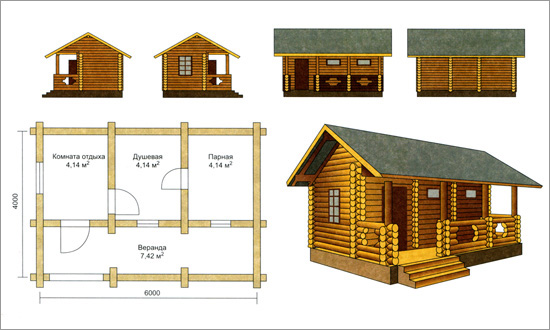

Проект бани 6х4 типа «трамвай»

Баня с двухскатной крышей, небольших размеров, общей площадью 24 м2. Имеется открытая веранда, площадь которой 7,42 м2. Проект выполнен по типу «трамвай». Это означает, что помещения бани совмещены последовательно. Из веранды вы попадаете в комнату отдыха, далее – в душевую, оттуда – в парную. Выход из парилки происходит в обратной последовательности.

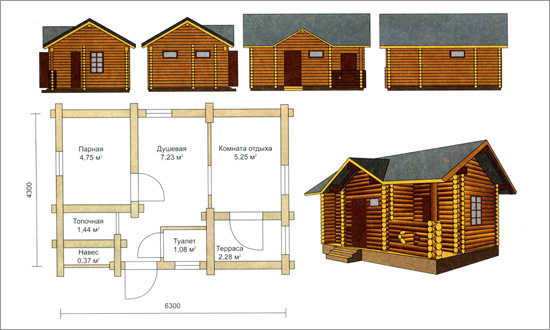

Проект бани с комнатой отдыха и отдельной топочной

Баня имеет двухскатную крышу и небольшой навес над входом. Общая площадь постройки 27,09 м2, жилая – 5,25 м2. Баня состоит из большого количества помещений. Сюда входят комната отдыха, душевое отделение, парилка, а так же туалет и топочная. Специально для хранения дров предусмотрен навес, это позволяет не строить отдельный сарай под дрова. Для дополнительного удобства предусмотрен отдельный вход в комнату отдыха прямо из террасы. Данный проект позволяет использовать баню, как домик для гостей.

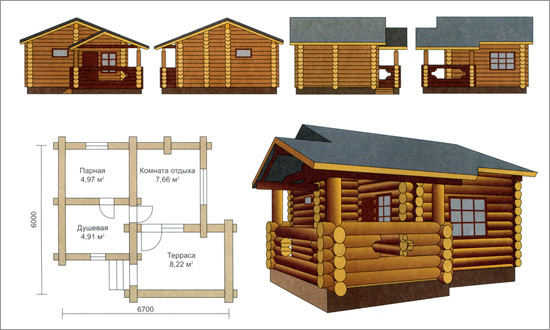

Проект бани с террасой

Баня имеет стандартную планировку и состоит из комнаты для отдыха, душевого отделения и парного помещения. Площадь всей бани 32,58 м2. Особенностью данного проекта является просторная терраса площадью 8,22 м2. При этом жилая площадь всего 7,64 м2.

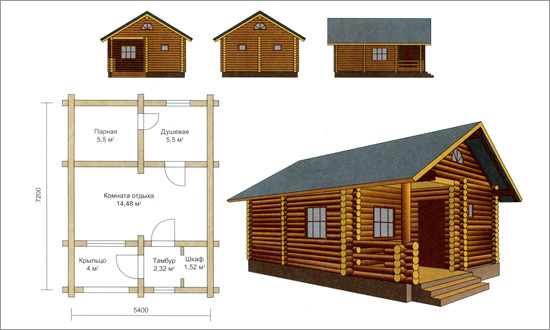

Проект бани с тамбуром

Баня имеет прямоугольную форму и классическую двухскатную крышу. Общая площадь бани составляет 38,88 м2, в целом небольшая, но и не маленькая. Имеется тамбур и шкаф. Планировку помещений можно назвать очень удачной.

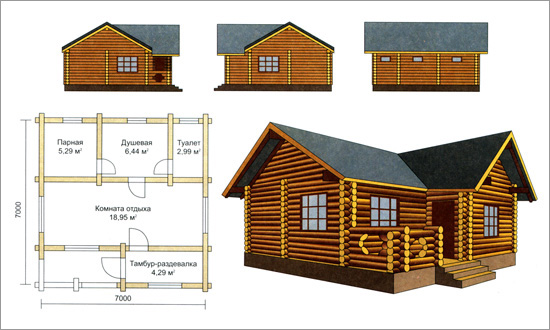

Проект бани 7х7 с тамбуром-раздевалкой

Баня имеет средние размеры и выполнена в форме квадрата. Жилая площадь составляет 18,95 м2. Тамбур и раздевалка находятся в одном помещении. Как и в предыдущем варианте, планировка бани очень удачная. Комната отдыха имеет три окна, в ней светло и просторно. В бане предусмотрен туалет.

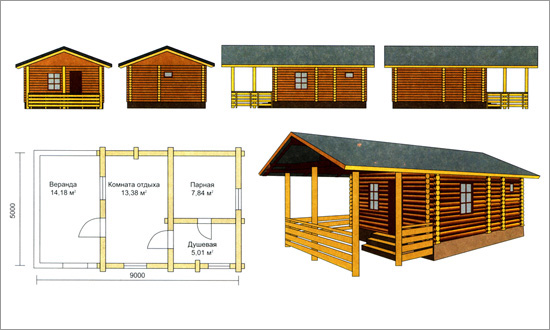

Проект бани 5х9 с крытой верандой

В данном проекте предусмотрена крытая веранда. Под ней легко можно укрыться от дождя. Площадь веранды составляет 14,18 м2. Здесь удобно принимать гостей, и нет необходимости строить на участке отдельную беседку.

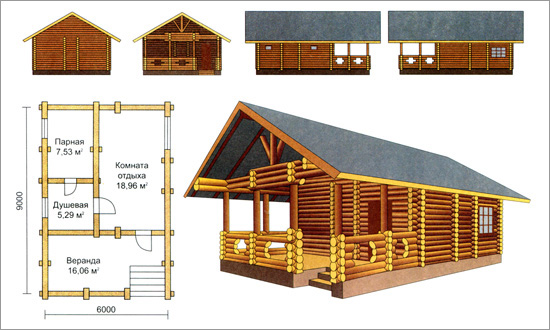

Проект бани 6х9

Данный проект разработан для бани больших размеров. Комната отдыха и другие помещения, достаточно просторные и вмещают много людей. Крытая терраса позволяет находиться на открытом воздухе в любую погоду. Общая площадь составляет 54 м2, жилая зона – 18,96 м2.

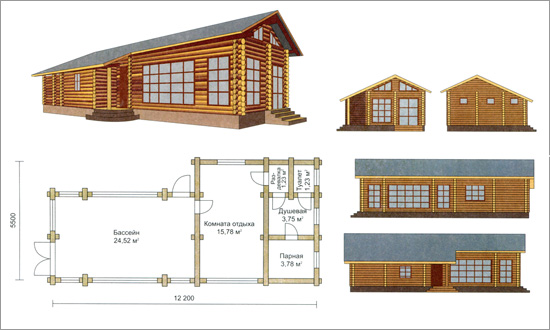

Проект бани с бассейном

Данная баня имеет стандартные помещения, включая санузел и раздевалку, а также приличный бассейн, площадью 24,52 м2. Стены бассейна практически целиком из стекла. Бассейн имеет дополнительный отдельный вход, им можно пользоваться даже не посещая баню. По сути, это разные строения, имеющие одну крышу. Общая площадь бани с бассейном – 57,05 м2.

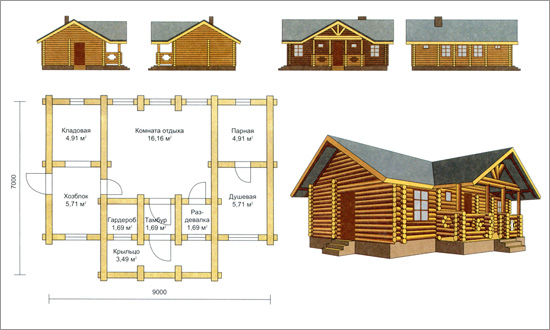

Проект бани, совмещенной с хозблоком

В данном проекте баня имеет помещения для хозяйственных нужд. Это очень удобно, когда нет желания сооружать отдельно маленькие постройки для хранения всего необходимого. Баня содержит просторную комнату отдыха, площадь которой 16,16 м2 и гардеробную. Занимаемая площадь всего строения – 56,25 м2.

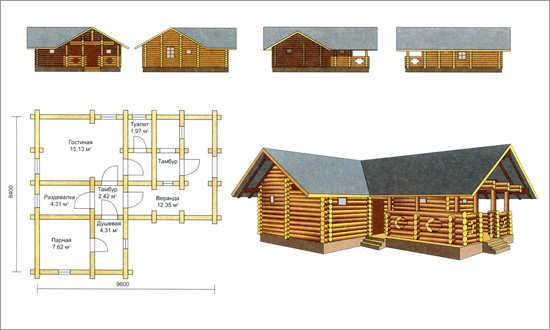

Проект бани Г-образной формы

Эта баня имеет Г-образную форму. Общая площадь составляет 66,24 м2. Имеются два разных входа – в гостевую часть и в банную. Внутри бани обе ее части совмещены дверью. Такой проект представляет из себя баню и гостевой домик в одном строении.

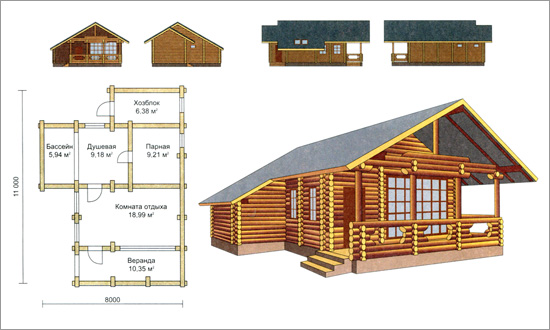

Проект бани с хозблоком и небольшим бассейном

Помимо стандартных помещений, в данном проекте предусмотрен хозблок и небольшой бассейн. В целом – это хорошая, просторная баня, общей площадью 69 м2.

Проект бани необычной формы с отдельным бассейном

Данная баня имеет большие размеры, что дает возможность разместить в ней отдельный бассейн, площадь которого 7,96 м2. Общая площадь бани составляет 74 м2.

Проект бани с большой комнатой отдыха и шатровой крышей

Этот проект предполагает постройку целого банного комплекса с шатровой крышей, в центре которого размещена большая комната отдыха, совмещенная с бассейном. Площадь данного помещения – 54,45 м2. Здесь можно прекрасно отдыхать и принимать гостей.

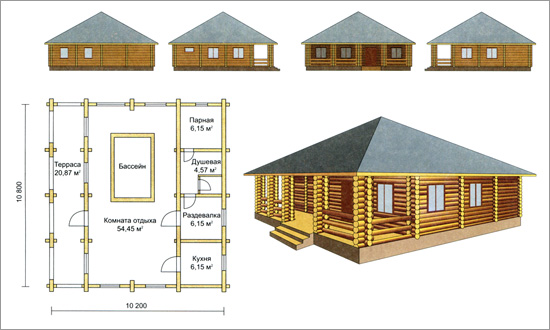

Проект бани с бассейном на открытой террасе

Баня больших размеров, с открытой террасой и бассейном в ней. Планировка составлена на основе именно этой части постройки. Площадь всей бани 114 м2.

Проекты угловых бань: особенности, преимущества, виды, варианты планировки и фото

Баня на своем участке – это возможность ходить в парную, когда захочется. Банные процедуры полезны для здоровья, они укрепляют организм, улучшают настроение, поэтому все большее число людей планирует постройку бани на своем участке.

Последнее время наблюдается рост популярности угловых бань.

Проекты угловых бань: особенности и преимущества

Главная отличительная черта угловых бань – это их нестандартная форма. Классический вариант постройки бани такого вида предусматривает расположение парильной перпендикулярно по отношению к комнатам отдыха.

Основные преимущества проектов бань углом:

  • расположение печи для бани в середине постройки позволяет обогревать одновременно сразу все помещения. Кроме того, при таком расположении печи снижаются теплопотери. Это особенно актуально в зимнее время года;
  • угловые бани были созданы в первую очередь для экономии пространства на участке. Как правило, их располагают в углу участка, таким образом, они не нарушают общей картины дизайна;
  • угловой дизайн бани можно использовать на проблемных участках, где, например, с помощью такого здания можно «обойти» большое дерево или коммуникации (электрические столбы и др.);
  • здание в виде треугольника или угла выглядит необычно и стильно;
  • имеется возможность сделать сразу два входа, что делает эксплуатацию бани более удобной.

Проект угловой бани: заказать или сделать самостоятельно?

Составить проект бани и построить ее самостоятельно – достаточно сложная задача, которая не каждому под силу. Нужно не только обозначить на чертеже все точные размеры помещений, но и определится с местом постройки, типами фундамента и кровли, материалом для строительства, необходимым бюджетом, инвентарем и другими параметрами.

Кроме того, важно помнить, что после начала строительства изменить что-либо в утвержденном проекте будет крайне сложно и затратно, именно по этой причине рекомендуется максимально тщательно продумывать проект на начальной стадии.

Если у вас возникают сложности в самостоятельном составлении проекта, разумным решением станет обращение к специалистам, которые смогут предложить вам нужный проект или составить новый.
