Проверка электродвигателей разного вида с помощью мультиметра

Повседневная жизнь человека неразрывно связана с электродвигателями различной конфигурации, на работе которых основано действие различных приборов и оборудования. Таким оборудованием мы пользуемся постоянно и достаточно часто возникают различные неполадки в их работе, что зачастую связано с неисправностью электродвигателя. Для того, чтобы привести прибор в работоспособное состояние нужно знать, каким образом прозвонить электродвигатель. Об этом будет рассказано в данной статье.

Какие электродвигатели можно проверить мультиметром

Если двигатель не имеет очевидных внешних повреждений, то есть вероятность того, что произошел внутренний обрыв цепи или произошло короткое замыкание. Но не все электродвигатели можно просто проверить на эти дефекты мультиметром.

Например, может возникнуть сложности в диагностике электродвигателей постоянного тока, так как их обмотка имеет практически нулевое сопротивление и его можно проверить только косвенным методом по специальной схеме: одновременно снимают показания с амперметра и вольтметра с вычислением результирующего значения сопротивления по закону Ома.

Таким образом проверяют все сопротивления обмоток якоря и замеряют значения между пластинами коллектора. Если сопротивления обмоток якоря различаются, то имеется неполадки, так как в исправной машине эти значения одинаковые. Разность в значениях сопротивления между соседними пластинами коллектора должна быть не больше 10%, тогда двигатель будет считаться исправным (но если в конструкции предусмотрена уравнительная обмотка, то это значение может достигать до 30%).

Электрические машины переменного тока разделяют на:

синхронные: имеющие обмотки статора, расположенные под одинаковым углом смещения между собой, что позволяет двигаться с частотой, синхронной скорости вращения приложенной силы;
асинхронные с короткозамкнутым ротором (одно- или трехфазные);
асинхронные с фазным ротором, имеющие трехфазную обмотку;
коллекторные.

Все эти типы двигателей доступны для диагностики с помощью измерительных приборов, в том числе с помощью мультиметров. В целом, двигатели переменного тока достаточно надежные машины и неисправности в них возникают достаточно редко, но все же такое случается.

Какие неисправности в электродвигателе позволяет выявить мультиметр

Достаточно часто для проверки электродвигателей переменного тока используется мультиметр – многофункциональный электронный измерительный прибор. Он имеется в наличии практически у каждого домашнего мастера и позволяет выявить некоторые виды неисправностей в электрических приборах, в том числе и в электродвигателях.

Самыми распространенными неисправностями, которые возникают в электрических машинах такого типа являются:

обрыв обмотки (ротора или статора);
короткое замыкание;
межвитковое замыкание.

Рассмотрим каждую из этих проблем подробнее и разберем методы выявления таких неисправностей.

Проверка на обрыв или целостность обмотки

Обрыв обмотки достаточно распространенное явление при обнаружении неправильной работы электродвигателя. Обрыв в обмотке может случиться как в статоре, так и в роторе.

Если была оборвана одна фаза в обмотке, соединенной по схеме «звезда» – то ток в ней будет отсутствовать, а в других фазах значения тока будет завышено, двигатель при этом работать не будет. Также может быть обрыв параллельной ветви фазы, что приведет к перегреву исправной ветви фазы.

Если была оборвана одна фаза обмотки (между двумя проводниками), соединенной по схеме «треугольник» — то ток в двух других проводниках будет значительно меньше, чем в третьем проводнике.

Если возник обрыв в обмотке ротора, то будут происходить колебания тока с частотой, равной частоте скольжения и колебания напряжения, при этом проявится гудение и обороты двигателя будут снижены, также возникнет вибрация.

Эти причины указывают на неисправность, но выявить саму неисправность можно при помощи прозвонки и измерения сопротивления каждой обмотки электродвигателя.

В двигателях, рассчитанных на переменное напряжение 220 В, прозваниваются пусковая и рабочая обмотки. Значение сопротивления пусковой обмотки должно быть больше, чем рабочей в 1,5 раза.

В электродвигателях на 380 В, которые подключаются по схемам «звезда» или «треугольник» всю схему необходимо разобрать и проверить каждую обмотку по отдельности. Сопротивление каждой из обмоток такого электродвигателя должно быть одинаковым (с отклонением не более пяти процентов). Но при обрыве дисплей мультиметра будет показывать высокое значение сопротивления, которое стремится к бесконечности.

Также обмотки двигателя можно проверить с помощью функции мультиметра «прозвонка» . Такой способ позволяет быстро выявить обрыв в цепи, так как при этом будет отсутствовать звуковой сигнал, в исправной цепи мультиметр будет издавать звук, а также возможна и световая индикация.

Проверка на короткое замыкание

Также распространенной неисправностью в электродвигателях является короткое замыкание на корпус. Для выявления этой неисправности (или её отсутствия) совершают следующие действия:

устанавливаются значения измерения сопротивления мультиметром на максимум;
щупы соединяют между собой для проверки исправности измерительного прибора;
один щуп соединяют с корпусом электродвигателя;
второй щуп присоединяют поочередно к выводам каждой фазы;

Результатом таких действий при исправном двигателе будет высокое сопротивление (несколько сотен или тысяч мегаом). «Прозвонкой» мультиметра проверить пробой на корпус даже удобнее: нужно осуществить в режиме прозвонки все те же действия, описанные выше и наличие звукового сигнала будет означать нарушение в целостности изоляции обмоток и короткое замыкание на корпус. К слову сказать, данная неисправность не только негативно влияет на работу самого оборудования, но и является опасной для жизни и здоровья человека при отсутствии специальных защитных устройств.

Проверка на межвитковое замыкание

Ещё одним видов неисправностей является межвитковое замыкание – короткое замыкание между разными витками одной катушки двигателя. При такой неполадке мотор будет гудеть и заметно снизится его мощность.

Выявить такую неисправность можно несколькими способами. Например, можно воспользоваться токовыми клещами или мультиметром.

При диагностике с помощью токовых клещей измеряют значения тока каждой из фаз обмотки статора и если значение тока в одной из них будет завышено, то там и находится замыкание.

Проверка обмоток электродвигателя. Неисправности и методы проверок

В идеале чтобы была произведена проверка обмоток электродвигателя, необходимо иметь специальные приборы, предназначенные для этого, которые стоят немалых денег. Наверняка не у каждого в доме они есть. Поэтому проще для таких целей научиться пользоваться тестером, имеющим другое название мультиметр. Такой прибор имеется практически у каждого уважающего себя хозяина дома.

Электродвигатели изготавливают в различных вариантах и модификациях, их неисправности также бывают самыми разными. Конечно, не любую неисправность можно диагностировать простым мультиметром, но наиболее часто проверка обмоток электродвигателя таким простым прибором вполне возможна.

Любой вид ремонта всегда начинают с осмотра устройства: наличие влаги, не сломаны ли детали, наличие запаха гари от изоляции и другие явные признаки неисправностей. Чаще всего сгоревшую обмотку видно. Тогда не нужны никакие проверки и измерения. Такое оборудование сразу отправляется на ремонт. Но бывают случаи, когда отсутствуют внешние признаки поломки, и требуется тщательная проверка обмоток электродвигателя.

Виды обмоток

Если не вникать в подробности, то обмотку двигателя можно представить в виде куска проводника, который намотан определенным образом в корпусе мотора, и вроде бы в ней ничего не должно ломаться.

Однако, дело обстоит гораздо сложнее, так как обмотка электродвигателя выполнена со своими особенностями:

Материал провода обмотки должен быть однородным по всей длине.
Форма и площадь поперечного сечения провода должны иметь определенную точность.
На проволоку, предназначенную для обмотки, в обязательном порядке в промышленных условиях наносится слой изоляции в виде лака, который должен обладать определенными свойствами: прочностью, эластичностью, хорошими диэлектрическими свойствами и т.д.
Провод обмотки должен обеспечивать прочный контакт при соединении.

Если имеется какое-либо нарушение этих требований, то электрический ток будет проходить уже в совершенно других условиях, а электрический мотор ухудшит свои эксплуатационные качества, то есть, снизится мощность, обороты, а может и вообще не работать.

Проверка обмоток электродвигателя 3-фазного мотора . Прежде всего, отключить ее от цепи. Основная часть существующих электродвигателей имеет обмотки, соединенные по схемам, соответствующим звезде или треугольнику.

Концы этих обмоток подключают обычно на колодки с клеммами, которые имеют соответствующие маркировки: «К» — конец, «Н» — начало. Бывают варианты соединений внутреннего исполнения, узлы находятся внутри корпуса мотора, а на выводах применяется другая маркировка (цифрами).

На статоре 3-фазного электродвигателя применяются обмотки, имеющие равные характеристики и свойства, одинаковые сопротивления. При замере мультиметром сопротивлений обмоток может оказаться, что у них разные значения. Это уже дает возможность предположить о неисправности, имеющейся в электродвигателе.

Возможные неисправности

Визуально не всегда можно определить состояние обмоток, так как доступ к ним ограничен особенностями конструкции двигателя. Практически проверить обмотку электродвигателя можно по электрическим характеристикам, так как все поломки мотора в основном выявляются:

Обрывом, когда провод разорван, либо отгорел, ток по нему проходить не будет.
Коротким замыканием, возникшим из-за повреждения изоляции между витками входа и выхода.
Замыкание между витками, при этом изоляция повреждается между соседними витками. Вследствие этого поврежденные витки самоисключаются из работы. Электрический ток идет по обмотке, в которой не задействованы поврежденные витки, которые не работают.
Пробиванием изоляции между корпусом статора и обмоткой.

Способы

Проверка обмоток электродвигателя на обрыв

Это самый простой вид проверки. Неисправность диагностируется простым измерением значения сопротивления провода. Если мультиметр показывает очень большое сопротивление, то это означает, что имеется обрыв провода с образованием воздушного пространства.

Проверка обмоток электродвигателя на короткое замыкание

При коротком замыкании в моторе отключится его питание установленной защитой от замыкания. Это происходит за очень короткое время. Однако даже за такой незначительный промежуток времени может возникнуть видимый дефект в обмотке в виде нагара и оплавления металла.

Если измерять приборами сопротивление обмотки, то получается малое его значение, которое приближается к нулю, так как из измерения исключается кусок обмотки из-за замыкания.

Проверка обмоток электродвигателя на межвитковое замыкание

Это самая трудная задача по определению и выявлению неисправности. Чтобы проверить обмотку электродвигателя, пользуются несколькими способами измерений и диагностик.

Проверка обмоток электродвигателя способом омметра

Этот прибор действует от постоянного тока, измеряет активное сопротивление. Во время работы обмотка образует кроме активного сопротивления, значительную индуктивную величину сопротивления.

Если будет замкнут один виток, то активное сопротивление практически не изменится, и определить омметром его сложно. Конечно, можно произвести точную калибровку прибора, скрупулезно замерять все обмотки на сопротивление, сравнивать их. Однако, даже в таком случае очень трудно выявить замыкание витков.

Результаты гораздо точнее выдает мостовой метод, с помощью которого измеряется активное сопротивление. Этим методом пользуются в условиях лаборатории, поэтому обычные электромонтеры им не пользуются.

Измерение тока в каждой фазе

Соотношение токов по фазам изменится, если произойдет замыкание между витками, статор будет нагреваться. Если двигатель полностью исправен, то на всех фазах ток потребления одинаков. Поэтому измерив эти токи под нагрузкой, можно с уверенностью сказать о реальном техническом состоянии электродвигателя.

Проверка обмоток электродвигателя переменным током

Не всегда можно измерить общее сопротивление обмотки, и при этом учесть индуктивное сопротивление. У неисправного двигателя проверить обмотку можно переменным током. Для этого применяют амперметр, вольтметр и понижающий трансформатор. Для ограничения тока в схему вставляют резистор, либо реостат.

Чтобы проверить обмотку электродвигателя, применяется низкое напряжение, проверяется значение тока, которое не должно быть выше значений по номиналу. Измеренное падение напряжения на обмотке делится на ток, в итоге получается полное сопротивление. Его значение сравнивают с другими обмотками.

Такая же схема дает возможность определить вольтамперные свойства обмоток. Для этого необходимо сделать измерения на различных значениях тока, затем записать их в таблицу, либо начертить график. Во время сравнения с другими обмотками не должно быть больших отклонений. В противном случае имеется межвитковое замыкание.

Проверка обмоток электродвигателя шариком

Этот метод основывается на образовании электромагнитного поля с вращающимся эффектом, если обмотки исправны. На них подключается симметричное напряжение с тремя фазами, низкого значения. Для таких проверок используют три понижающих трансформатора с одинаковыми данными. Их подключают отдельно на каждую фазу.

Чтобы ограничить нагрузки, опыт проводят за короткий промежуток времени.

Подают напряжение на обмотки статора, и сразу вводят маленький стальной шарик в магнитное поле. При исправных обмотках шарик крутится синхронно внутри магнитопровода.

Если имеется замыкание между витками в какой-либо обмотке, то шарик сразу остановится там, где есть замыкание. При проведении проверки нельзя допускать превышения тока выше номинального значения, так как шарик может вылететь из статора с большой скоростью, что является опасно для человека.

Определение полярности обмоток электрическим методом

У обмоток статора имеется маркировка выводов, которой иногда может не быть по разным причинам. Это создает сложности при проведении сборки.

Чтобы определить маркировку, применяют некоторые способы:

Слабым источником постоянного тока и амперметром.
Понижающим трансформатором и вольтметром.

Статор выступает в роли магнитопровода с обмотками, действующими по принципу трансформатора.

Определение маркировки выводов обмотки амперметром и батарейкой

На наружной поверхности статора имеется шесть проводов от трех обмоток, концы которых не промаркированы, и подлежат определению по их принадлежности.

Применяя омметр, находят выводы для каждой обмотки, и отмечают цифрами. Далее, делают маркировку одной из обмоток конца и начала, произвольно. К одной из оставшихся двух обмоток присоединяют стрелочный амперметр, чтобы стрелка находилась на середине шкалы, для определения направления тока.

Минусовой вывод батарейки соединяют с концом выбранной обмотки, а выводом плюса кратковременно касаются ее начала.

Импульс в первой обмотке трансформируется во вторую цепь, которая замкнута амперметром, при этом повторяет исходную форму. Если полярность обмоток совпала с правильным расположением, то стрелка прибора в начале импульса пойдет вправо, а при размыкании цепи стрелка отойдет влево.

Если показания прибора совсем другие, то полярность выводов обмотки меняют местами и маркируют. Остальные обмотки проверяются подобным образом.

Определение полярности вольтметром и понижающим трансформатором

Первый этап аналогичен предыдущему способу: определяют принадлежность выводов обмоткам.

Далее, произвольным образом маркируют выводы первой любой обмотки для соединения их с понижающим трансформатором (12 вольт).

Две другие обмотки соединяют двумя выводами в одной точке случайным образом, оставшуюся пару соединяют с вольтметром и включают питание. Напряжение выхода трансформируется в другие обмотки с таким же значением, так как у них одинаковое количество витков.

Посредством последовательной схемы подключения 2-й и 3-й обмоток вектора напряжения суммируются, а результат покажет вольтметр. Далее маркируют остальные концы обмоток и проводят контрольные измерения.

KIA Sportage › Бортжурнал › Асинхронный электродвигатель. Определяем параметры без шильдика.

Смотрю что регулярно возникает в ленте вопрос — что за двигатель и с чем его едят?
Пара простых советов как определить параметры и работоспособность с помощью простейшего тестера (лучше стрелочного). На истину последней инстанции не претендую.

1. Однофазный (на 220 вольт) или 3фазный?
Если 4 вывода из корпуса — 99% что однофазный. Пара с наименьшим сопротивлением — рабочая обмотка, с большим — пусковая.
Если 3 вывода, то в режиме измерения Омы прозваниваем сопротивление между выводов. Одинаковое между любыми — 3фазник. Разное — однофазник (на 220), причем пара с наименьшим сопротивлением — рабочая обмотка, со среднем значением — пусковая.

2. Обороты.
Тестер в режиме измерения миллиампер подключаем к одной обмотке и вращаем ротор в любую сторону. Считаем сколько раз дернется стрелка за 1 полный оборот. 6000 делим на полученное число — это и будет синхронная частота вращения. Т.е. дернулась стрелка 2 раза — 3000к, 4 раза — 1500 и т.д.

3. Исправность обмотки — тут уже без разборки и/или как минимум мегометра не обойтись.

4. Нужен ли однофазнику конденсатор и какой?
Определяем рабочую и пусковую обмотки. Соединяем их параллельно. Кратковременно подаем 220. Пары секунд вполне достаточно. Если двигатель бодро стартанул до максимальных оборотов без посторонних звуков, то использовать его можно без дополнительных конденсаторов подключив через кнопку ПНВС. Если раскручивается неспеша и/или ненормальным звуком — требуются конденсаторы. Конденсаторы подбираются по минимальному току холостого хода тупым подбором.
Бифилярная пусковая обмотка (которая не требует конденсатора) в современных моторах практически не встречается.
Китайцы очень любят на тяжелонагруженные однофазники ставить по 2 конденсатора. Отличительная особенность — 6 выводов из корпуса. При этом 1 пара замкнута накоротко. Отсюда основная проблема отказа таких двигателей — подгорание или сплавление контактов внутри двигателя. С последующим сгорание оного. Стал плохо запускаться — разбираем и чистим контакты или ставим электронный блок вместо внутреннего центробежного размыкателя.

5. Если в тестере есть режим ESR, то можно проверить целостность обмоток 3фазного мотора.

Что еще вспомню — добавлю.

KIA Sportage 2004, двигатель бензиновый 2.0 л., 128 л. с., полный привод, механическая коробка передач — просто так

Машины в продаже

Kia Sportage, 2004

Kia Sportage, 2006

Kia Sportage, 2004

Kia Sportage, 2002

Комментарии 17

Вечер добрый. Снова возникли вопросы), прошу помощи. Двигатель мне перемотала женщина и сказала, что по схеме соединила провода ( вроде бы где U1 с V1 схема приложена). Как я понял, то что я должен соединять в клеммной коробке перемычками, она соединила в обмотке статора. Сказала не знает, как должно быть.
Дома подшипники смазал, собрал двигатель. Провода между собой не звонятся, только между обмотками одного назначения, сопротивление 2 и 5 Ом. В начале запустил чисто рабочую обмотку, но на пусковой напряжение тоже появилось, нормально ли это? Нагрузку показывала 10А. Двигатель не грелся.
Ок, собрал по схеме №1 (слева на права, схема приложена). На рабочей обмотке нагрузка 9А, на пусковой 5А, напряжение между емкостью-нолем и емкостью-фазой показывало 380. Двигатель поработал пару минут, прилично нагрелся, включал без вентилятора, без нагрузки. И двигатель крутился в противоположную сторону, чем показано на первой схеме (получается против часовой). При отключенном двигателе, без напряжения, пару раз ударило током (накопленая емкость на 50 мф), после перемыкал контакты отверткой, замыкало сильно, оставался след на отвертке.
Собирая по второй схеме крутилась в противоположную сторону (опять не сходилось со схемой). Нагрузки и напряжение было те же.
Подумал, подумал… решил поменять местами U1 c U2 в схеме и собрать снова схему №1. Запустилась в правильную сторону, согласно схеме. При замыкани емкости ответкой ни каких искр нет, при отключенном напряжении. Рабочая нагрузка 11 А; Пусковая 6А, а вот нагрузка сети показывает 8А. По нагреву двигателя сказать не могу, подожду когда остынет, попробую запустить еще раз с этой схемой.
Что можете пояснить, по изложенному, если, что-то смогли понять )))
Меня смущает, что она, соединила, только, что точно не знаю. Концы она вывела 4 штуки их подписала U1, U2, Z1, Z2.

Чуть позже…
Двигатель остыл, запустил после 2-х минут греется, особенно чувствуется (задняя сторона) касаясь ротора, горячий. Может подшипники? Хотя люфта не было, смазал. Хм… или в схеме беда, подключено у меня согласно схеме №1, так было с завода. Куда рыть не знаю.

Ничего она не соединяла. Вывела 2 конца рабочей обмотки (2 Ом) и 2 конца пусковой (5 Ом). Это стандартное решение. Если маркировка выводов принципиальна, то произвольно промаркируй концы рабочей, и по направлению вращения концы пусковой.
Если не инженер-электротехник, то лезть в дебри с разность токов в обмотках не стоит. Только «общий».
Если греется подшипниковый щит, то возможно подшипник не на месте. Попробуй молотком пару раз стукнуть по торцам вала.
Вообще двигатели на 3000 греются сильно, однофазники тем более. Поэтому обязательно крыльчатка и каска.

Здравствуйте, прошу вашей консультации.
Иметься однофазный асинхронный двигатель аире80с2у3 (2,2кВ) с деревообрабатывающего станка ИЭ-6009. тесть просил посмотреть. что с ним.
В нем четыре провода (п. и р. обмотки), двигатель греется, под нагрузкой не запускается.
Сопротивление обмотки: раб.=1,4 Ом; пус.=1,7 Ом.
На корпус не звонится, а между собой да. Емкость на 50мф купил новую. После запуска нагрузка держится 44А, через 10 сек. откл. автомат. Имеется незначительный запах. Схема в фото.
Вопрос: как можно его еще проверить?

При ВСЕХ манипуляциях соблюдать технику безопастности!
Разобрать и осмотреть на наличие пробоев обмоток.
Если при снятой перемычке U1-W2 пусковая и рабочая обмотки звонятся между собой, то искать место пробоя рабочей на пусковую. Исправность рабочей можно проверить так — отключаем пусковую, раскручиваем за вал ротор (шнурком как, например, заводим бензопилу) и пока вал крутиться подать 220 на рабочую. Заработал нормально — пробой пусковой. Не заработал — трындец глобальный.

Спасибо за ответ. Со снятыми перемычками, между собой все 4 провода звонится. Ок, попробую отцепить пусковую обмотку, раскрутить и включить в сеть.

Надо найти место пробоя и попробовать поставить прокладку хотя б из прессшпана 0.2 мм. Изредка помогает. Если точечный пробой.

Выполнил «отцепить пусковую обмотку, раскрутить и включить в сеть», завелся нагрузку показал 25А, грелся.

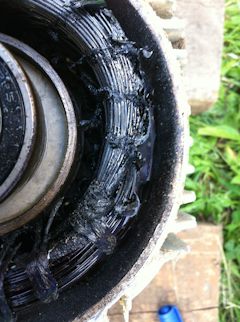

После разобрал двигатель изоляция на статоре оплавилась. И вроде, как затертоти на роторе, часть полос не видно, критично ли для ротора это и есть, ли смыл перематывать статор?

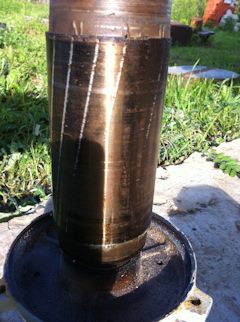

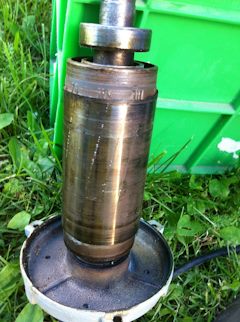

Приложил фото.
Еще вопросик, в схеме приложенной ранее, конденцатор выполнят роль рабочего или пускового?

Статор в перемотку. Я, к примеру, за ремонт такого двигателя «под ключ» беру 3000 рублей. На роторе риски от пазовой изоляции. Не страшно. Смазку в подшипниках заменить. Конденсатор в данной схеме рабочий.

Понял, большое спасибо! Отдам в перемотку, жалко Смоленск далеко, а то бы знал куда отдать))
Еще вопрос, в данном двигателе рабочий конденсатор с завода стоял на 50мФ. Но к нему было добавлено пару лет назад еще 68мф и общее 118мф. Т.к. со временем под нагрузкой двигатель не запускался, притом это проблема данных станков (с тремя сталкивался, везде это проблема), голову ломаю, почему это проблема повторяется, нет предположений?
Если вернуться к данному случаю, могло ли добавления рабочей емкости=118мф привести к выходу из строя двигателя в итоге? Или может совокупность факторов? Т.к. ребра двигателя полностью были забиты опилками(охлаждение).

Как я понимаю, рабочая емкость должна оставаться заявленной производителем, а проблему плохого пуска лучше решать, добавлением в схему пусковой емкости, в моем случае, равной примерно 120мф, через кнопку с кратковременным замыканием, так ли это?

Все верно. «Лишняя» емкость ведет к возрастанию тока, который идет на нагрев. Этому двигателю нужна еще и хорошая питающая линия. Минимум 4 кв. алюминий или 2.5 кв. медь. Если есть возможность, то лучше перейти на 380 В.

Как прозвонить электродвигатель мультиметром

Электродвигатели применяются во многих бытовых устройствах, поэтому если прибор, в котором установлен агрегат начинает барахлить, то, во многих случаях, диагностические мероприятия следует начинать с прозвона обмотки движка. Как прозвонить электродвигатель мультиметром, и сделать это правильно, будет подробно описано ниже.

Как прозвонить: условия

Прежде чем проверить электродвигатель на неисправность, необходимо убедиться в том, что шнур и вилка прибора абсолютно исправны. Обычно об отсутствии нарушения подачи электрического тока в устройство, можно судить по светящейся контрольной лампе.

Убедившись в том, что электрический ток поступает к электродвигателю, необходимо осуществить демонтаж его из корпуса устройства, при этом сам прибор должен быть полностью обесточен, во время выполнения данной операции.

Проверка якоря и статора электродвигателя производится мультиметром. Последовательность измерений зависит от модели электрического агрегата, при этом, прежде чем прозвонить электродвигатель, следует убедиться в исправности измерительного прибора.

Наиболее частой «поломкой» мультиметров является уменьшение заряда батареи, в этом случае можно получить искажённые результаты замеров сопротивления.

Ещё одним важным условием для того чтобы прозвонить электрический агрегат правильно, является полное приостановление каких-либо других дел и полностью посвятить время на выполнение диагностических работ, иначе можно легко пропустить какой-либо участок обмотки электродвигателя, в котором и может быть причина неполадок.

Прозвонка асинхронного двигателя

Данный вид электродвигателя довольно часто используется в бытовых устройствах работающих от сети 220 В. После демонтажа агрегата из прибора и визуального осмотра, при котором не будут обнаружено короткое замыкание, диагностика осуществляется в такой последовательности:

Произвести замеры сопротивления между выводами двигателя.
Данная операция может быть осуществлена мультиметром, который должен быть переведён в режим измерения сопротивления до 100 Ом. Исправный асинхронный двигатель должен иметь между одним крайним и средним выводом подключаемой обмотки сопротивление около 30 — 50 Ом, а между другим крайним и средним контактом — 15 — 20 Ом. Данные измерения указывают на полную исправность пусковой и основной обмотки агрегата.
Провести диагностику утечки тока на «массу».
Чтобы прозвонить агрегат на утечки электрического тока, необходимо перевести режим работы мультиметра в положение измерения сопротивления до 2 000 кОм и поочерёдным соединением каждой клеммы с корпусом электродвигателя определить наличие или отсутствие повреждения изоляции. Во всех случаях, на дисплее мультиметра не должно отображаться каких-либо показаний. Если для измерения утечки используется аналоговый прибор, то стрелка не должна отклоняться в процессе проведения диагностических манипуляций.

Если в процессе измерений были выявлены отклонения от нормы, то агрегат необходимо разобрать для более детальных исследований. Наиболее распространённой поломкой асинхронных электродвигателей является межвитковое замыкание.

При такой неисправности, прибор перегревается и не развивает полной мощности, а если эксплуатацию устройства не прекратить, то можно полностью вывести из строя электрический агрегат.

Чтобы прозвонить межвитковые замыкания, мультиметр переводится в режим измерения сопротивления до 100 Ом.

Необходимо прозвонить каждый контур статора, и сравнить полученные результаты. Если величина сопротивление в одном из них будет существенно отличаться, то таким образом можно с уверенностью диагностировать межвитковое замыкание обмотки асинхронного электродвигателя.

Как прозвонить коллекторный двигатель

Коллекторный агрегат также можно прозвонить мультиметром. Данный тип электродвигателей используется в цепи постоянного тока.

Коллекторные двигатели переменного тока встречаются реже, например в различных электроинструментах. Наиболее качественно прозванивать такие изделия можно в том случае, если полностью разобрать электрический двигатель.

Проверить якорь электродвигателя, а также прозвонить обмотку статора можно будет с помощью мультиметра, который должен быть переведён в режим измерения сопротивления до 200 Ом.

Наиболее часто статор коллекторного агрегата состоит из двух независимых обмоток, которые и требуется прозвонить мультиметром для определения их исправности.

Точное значение данного показателя, можно узнать в документации к электродвигателю, но о работоспособности обмотки можно судить в том случае, если прибор покажет небольшое значение сопротивления.

В мощных двигателях постоянного тока электрооборудования автомобиля, значение сопротивления статора будет настолько малым, что его отличие от короткозамкнутого проводника, может составлять десятые доли Ома. Менее мощные устройства имеют сопротивление обмотки статора в пределах 5 — 30 Ом.

Для того чтобы прозвонить мультиметром обмотки статора коллекторного электродвигателя, необходимо соединить щупы измерительного прибора с выводами данных обмоток. Если в процессе диагностических мероприятий будет выявлено отсутствие сопротивления даже в одном контуре, дальнейшая эксплуатация агрегата не осуществляется.

Ротор коллекторного электродвигателя состоит из значительно большего количества обмоток, но проверка якоря не займёт много времени.

Для того чтобы прозвонить эту деталь, необходимо включить мультиметр в режим измерения сопротивления до 200 Ом и расположить щупы мультиметра на коллекторе таким образом, чтобы они находились на максимальном удалении друг от друга.

Таким образом щупы займут место щёток двигателя и одну из нескольких обмоток якоря можно будет прозвонить. Если мультиметр покажет какое-либо значение, то не снимая щупов измерительного устройства с коллектора, следует провернуть слегка ротор, до момента соединения следующей обмотки со щупами устройства.

Таким образом проверить обмотку можно без особых усилий. Если мультиметр покажет примерно одинаковое значение сопротивления каждого контура, то это будет означать, что якорь устройства абсолютно исправен.

Для того чтобы правильно прозвонить данный тип двигателя, необходимо осуществить проверку возможной утечки электрического тока на «массу».

Это нарушение может привести не только к выходу из строя электродвигателя, но и к увеличению вероятности получения электротравмы. Проверить якорь и статор коллекторного двигателя на пробой не составит большого труда, для этого необходимо включить режим измерения сопротивления до 2 000 кОм. Для проверки статора достаточно подключить одну клемму к корпусу, а вторую к одной из обмоток.

Чтобы прозвонить эту часть электродвигателя правильно, во время выполнения данной операции запрещается прикасаться руками к металлической части щупов мультиметра, или к корпусу статора и проводки измеряемого контура.

Если не придерживаться этого правила, то можно получить ложноположительные результаты, так как через тело человека будет проходить достаточный электрический потенциал. В этом случае мультиметр покажет сопротивление человека, а не «пробой» между корпусом статора и обмоткой.

Аналогичным образом измеряется и возможная утечка электротока на корпус якоря электродвигателя.

Чтобы прозвонить отсутствие «пробоя» на массу устройства, необходимо поочерёдно присоединять щупы мультиметра к корпусу и различным обмоткам ротора электромотора.

Для того чтобы прозвонить различные типы электродвигателей с помощью мультиметра, необходимо приобрести мультиметр, который имеет режим измерения сопротивления.

Сверхточность, при осуществлении подобных действий, не требуется, поэтому можно с успехом использовать дешёвые китайские устройства. Прежде чем прозвонить обмотки двигателя мультиметром, необходимо убедиться в его исправности.

Следует также иметь в виду, что неисправность электродвигателя может иметь различные признаки. Даже в том случае если электрический прибор находится в рабочем состоянии, но обороты двигателя не достигают максимального значения, следует незамедлительно прозвонить возможные повреждения обмоток.

После того как будет произведены все диагностические мероприятия, и электродвигатель будет отремонтирован, производится испытание устройства прежде чем устанавливать его в бытовой прибор или инструмент.

При осуществлении любых электромонтажных или диагностических работ, необходимо полностью отсоединить прибор от сети 220 В. или трёхфазного тока.

0 0 голоса

Рейтинг статьи
