Способы электрических соединений

Соединение электрических проводов — надежные способы

Для начала определимся, что такое распределительная коробка? Это пустотелое приспособление из полимера, круглой, прямоугольной и квадратной формы с крышкой и со специальными вводами для кабелей. Используется для соединения между собой проводников.

Сегодня производятся разнообразные соединения проводников. Такое разнообразие зависит от разных факторов:

  • сечение провода;
  • материал жилы (CU, AL);
  • количество проводников;
  • условия работы (температурный режим, климатический).

Зная все эти факторы, подбираются соединения таким образом, чтобы соблюсти некие требования по электрической и пожарной безопасности. Кроме этого нужно учесть, в каких местах будут эксплуатироваться такие коробки с проводниковыми соединениями:

  • сухие помещения;
  • влажные помещения;
  • особо сырые.

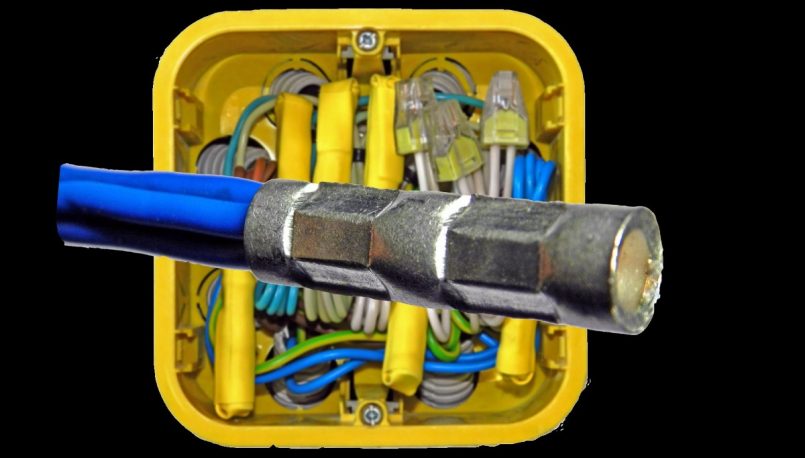

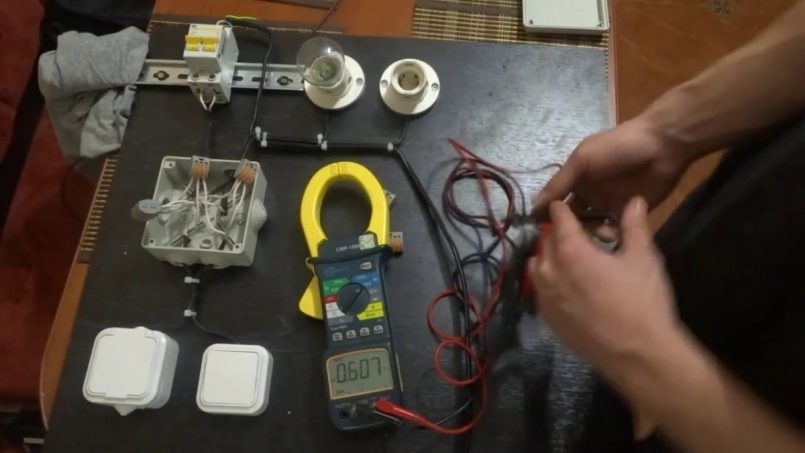

Соединение электрических проводов в распределительной коробке

Для определения, какой выбрать способ соединения при определенных условиях, нужно обратиться к ПУЭ (Правила Устройства Электроустановок). Согласно пункту 2.1.21, из ПУЭ -7 основного документа по электромонтажу, все концевые соединения проводов и кабелей должны проводиться посредством:

  • опрессовки гильзами;
  • зажимов (с помощью болта, винта);
  • сварки;
  • спайки.

Соединение проводов опрессовкой гильзами

Соединение проводов с помощью гильзы с последующей опрессовкой является наиболее надежным способом и имеет хороший электрический контакт.

Как делается соединение проводов:

  • зачищают от изоляции электрические провода определенной длинны;

  • берут гильзу соответствующей длинны и диаметра;

  • заводят оголенные провода в гильзу;
  • обжимают (прессуют) гильзу в двух, трех местах специальным электроинструментом (прес – клещи);

  • накладывают на гильзу изолирующий материал (термоусадочная трубка).

Если термоусадочной трубки нет, то можно использовать изоляционную ленту.

Вы должны учесть, что гильзы подбираются таким образом, чтобы диаметр скрученных проводов соответствовал внутреннему диаметру гильзы. Использовать гильзу не по размеру не стоит.

Как соединить провода с помощью зажимов – типа орех или под болт

Наиболее распространенный способ соединения проводов является зажим типа «Орех». Такое название этот зажим получил из-за внешней похожести на орех. Производятся разного размера для соединения, как тонких по сечению проводов, так и толстых.

Внутренность «Ореха» состоит из двух основных и одной промежуточной металлических пластин. По краям пластин находятся 4 винта. Сами пластины помещаются в изолированный корпус из карболита, состоящий из двух частей.

Конструктивная особенность «Орешка» заключается в том, что соединять можно алюминиевые и медные провода в одну цепь, посредством промежуточной пластины.

Для соединения проводов также применяют болтовое соединение. Для определенного сечения проводов подбирают размер болта. Например, для сечения проводов 1,5 – 4 мм² подойдет болт диаметром 6 мм, для сечения 6 – 10 мм² диаметр болта 8 мм, 16 – 35 мм² диаметр 10 мм.

Для соединения алюминия с медью с помощью болта, также применяют шайбу – прокладку.

После тщательного сжатия проводов с помощью гайки, данное соединение изолируется.

  • небольшая стоимость;
  • хорошая изоляция для «Ореха»
  • можно соединять алюминиевые жилы с медными жилами.
  • ослабление резьбового соединения в «Орешке»;
  • много изоляции для болтового соединения;
  • габариты соединения подходят для больших распределительных коробок.

Соединение проводов с помощью сварки

Один из лучших способов соединения проводов в коробке является сварка. Как это все делается?

Для начала с концов проводов снимается изоляция. Затем провода скручивают между собой. Концы готовы к сварке.

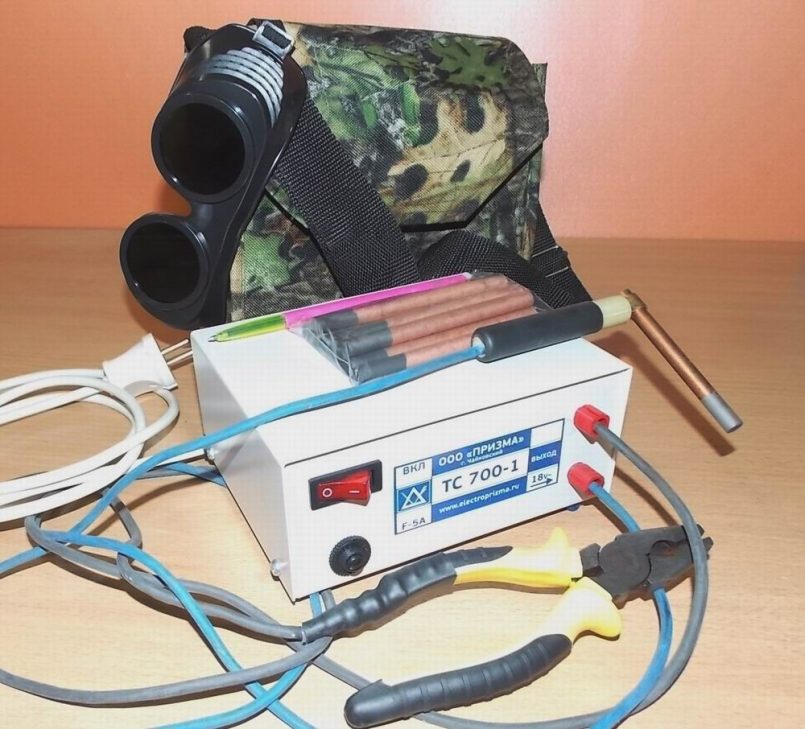

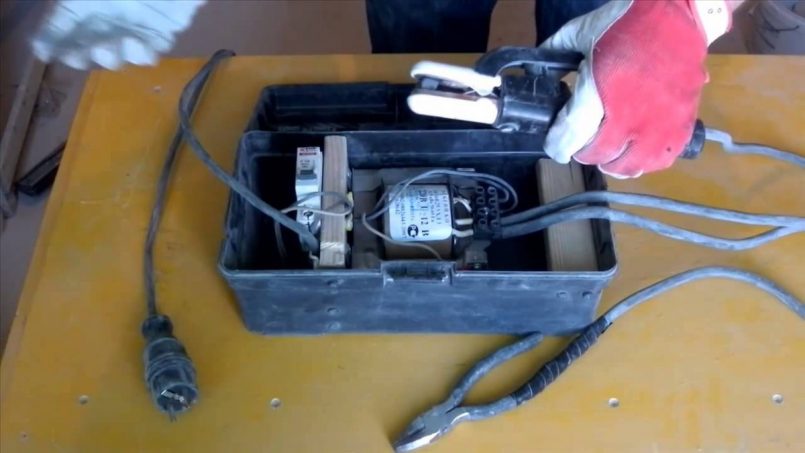

Сварка проводов производится специальным сварочным аппаратом напряжением 12 – 36 В. Ток сварки регулируется в зависимости от сечения и количества проводов, от 70 до 120 А и мощности аппарата достаточно 500 – 600 Вт. Работу можно проводить так же инверторным сварочным аппаратом.

Для сварки применяю специальные графитовые для алюминия и графито-медные для меди электроды. Работу проводят в специальных очках для защиты глаз от электрической дуги.

Один кабель сварочного аппарата с зажимом или пассатижами присоединяют к скрутке, а второй к электродному держателю (держак). Электрод подносят к кончику скрутки и при его косании, происходит контакт и появляется дуга, с помощью которой расплавляют медные или алюминиевые провода таким образом, чтобы появилась капелька. Этого достаточно, чтобы сделать самый надежный контакт.

Единственный недостаток такого соединения является то, что при рассоединении проводов, если это потребуется, придется выкусить кончик скрутки (место сварки).

Пайка проводов припоем

Не менее замечательный вариант соединения проводов и обеспечения хорошего контакта это с помощью обыкновенной пайки. Для применения такого способа потребуется небольшой навык пайки припоем с помощью электрического паяльника.

Паяльник лучше всего брать помощностью 80 Вт или 100 Вт – это то, что надо. Таким паяльником можно быстро прогреть то место (скрутку), куда будете наносить расплавленный припой.

Для пайки лучше всего подойдет припой марки ПОС-30, ПОС-40. К такому припою понадобится канифоль или флюс марки СКФ (спирто-канифольный флюс), который наносится на место пайки перед нагревом.

Кроме выше перечисленного материала, специалисты используют для пайки так называемую трубку припоя внутри которой находится канифоль. Такая трубка продается практически в каждом магазине электротоваров.

Крайне не рекомендуется применять паяльную кислоту. После пайки остается ее след на скрутке и со временем кислота будет только разъедать скрутку, что приведет к печальным последствиям.

И так, для пайки проводов потребуется не дорогой материал и электрический паяльник. Такое соединение пайкой является более доступным и простым способом.

Соединение проводов клеммами

Так или иначе, а соединение проводов с помощью скруток со временем канут в лето. И их место займут те материалы и устройства, которые будут отвечать требованию современности и более профессионального подхода.

На сегодняшний день, все чаще стали использовать клеммы для соединения проводов. Одна из приятных особенностей клемм, это быстрое соединение проводов разных металлов, что позволяет избежать прямого контакта между металлами.

Существующие требования к клеммам:

  • информация о допустимом напряжении;
  • информация о сечении жилы;
  • повышенная термоустойчивость;
  • надежная фиксация жилы провода;
  • устойчивость к коррозии.

Клеммы бывают: ножевыми, пружинными и винтовыми.

Ножевые клеммы в основном применяются для заземления или зануления. Они удобны тем, что не нужен электроинструмент, можно быстро подсоединить и разъединить контакт, а это экономия времени.

Пружинные клеммы получили большую популярность. К таким клеммам можно отнести продукцию компанию WAGO. Используя клеммы WAGO вы получите: простой и быстрый монтаж, надежное соединение проводников.

Винтовые клеммы (клеммные колодки) представляют собой корпусные ячейки, в каждой из которых находится металлическая трубка с винтами.

Монтажные работы с таким видом клемм проводить не сложно, понадобиться всего лишь отвертка для того, чтобы закрутить или открутить винт, который прижимает внутри трубки оголенную жилу провода.

Соединение электрических проводов на улице

Что делать, если появилась такая необходимость соединить провода на улице, под открытом небом?

Уличное соединения делают разные: с помощью «орешка», болтовое соединение, скруткой. На какое-то время такие соединения не плохо показывают себя в работе, но затем происходит окисление жил проводов, ослабление болтового соединения, ржавчина. Начинается проблема.

Нужно понимать, что на такое соединение будет негативно влиять атмосферные осадки, летняя жара, мороз. Чтобы минимизировать такое воздействие и сделать хорошее соединение, нужно для начала приготовить комплект материалов:

  • распределительная коробка IP65;
  • гильзы под опрессовку;
  • токопроводящая паста;
  • трубка термоусадочная клеевая.

Кабель или провод завести в распределительную коробку. Надеть гильзы на оголенные провода с использованием токопроводящей пастой и опрессовать.

Если у вас один провод алюминиевый, а другой медный, то используйте медно-алюминиевые гильзы.

Далее, взять заранее приготовленные и нарезанные по нужному размеру клеевые термоусаживаемые трубки и одеть на гильзы.

С помощью воздействия на трубки высокой температуры обсаживаем гильзы. Что бы воздействовать высокой температурой на трубки, используется газовая горелка, паяльная лампа или профессиональный электрический фен.

После того, как остынут термотрубки, аккуратно уложить в коробку готовые соединения и закрыть плотно крышкой коробку.

Такое соединение обеспечит вам высокую надежность на многие, многие годы.

Заключение

В этой статье вы посмотрели все виды правильного соединения проводов, которые существуют не сегодняшний день. Выбирайте тот тип соединения, который подойдет для вашего условия эксплуатации.

Возможно некоторые виды монтажных работ вы не сможете выполнять из-за отсутствия навыков, инструмента или сомневаетесь в правильности ваших действий. Тогда прибегайте к привлечению специалиста, который в силу своего опыта сделает все правильно.

Не забывайте, что правильно выполненный монтаж электропроводки залог вашей электрической и пожарной безопасности.

Соединение проводов. Все виды и способы

Качественное электроснабжение и подача напряжения, устойчивое и бесперебойная работа электрооборудования во многом зависит от соединения электрических проводов. От сечения провода и от качества соединения зависит величина тока нагрузки потребителя. Например, если выполнено соединение двух разных по диаметру проводов:2 и 1,6 мм 2 ток нагрузки ( Iмакс ) будет соответствовать для провода меньшего диаметра 1,6 мм 2 – 10А. Надежное соединение проводов в распределительной коробке гарантирует качественную работу электрической схемы в жилом помещении.

Виды соединения проводов

Скрутка проводов

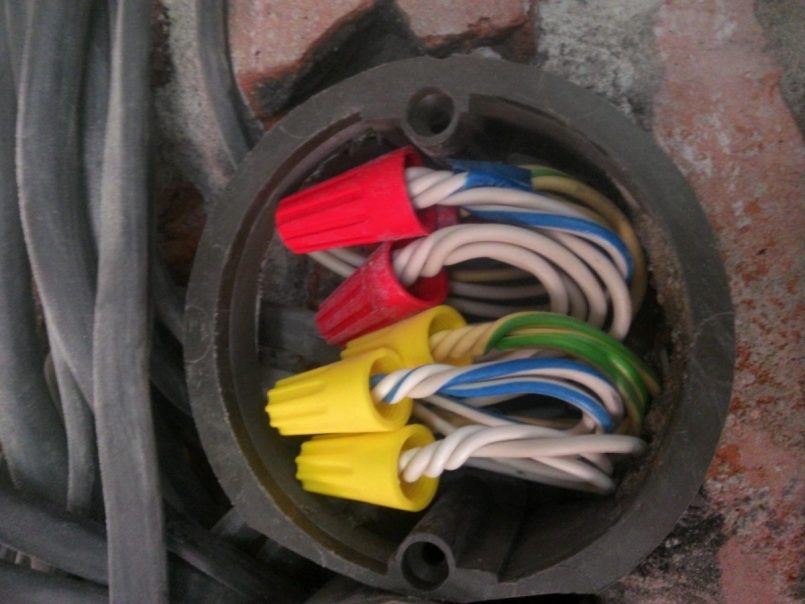

Это соединение входит в самые наиболее употребляемые и признанные ошибочными виды соединений электрических проводов.

Недостаток скрутки: появление зазора из-за перепадов температур, появляющихся во время линейного увеличения металла проводников в результате протекания тока нагрузки большой величины. В результате этого происходит окисление жил, и наблюдается ослабление контакта. Тоже касается и соединения медного и алюминиевого проводов.

Скрутка, согласно последним требованиям ПУЭ, для монтажа запрещается, но рекомендуется к использованию для низкоточных линий для конкретного соединения медных проводов или только алюминиевых.

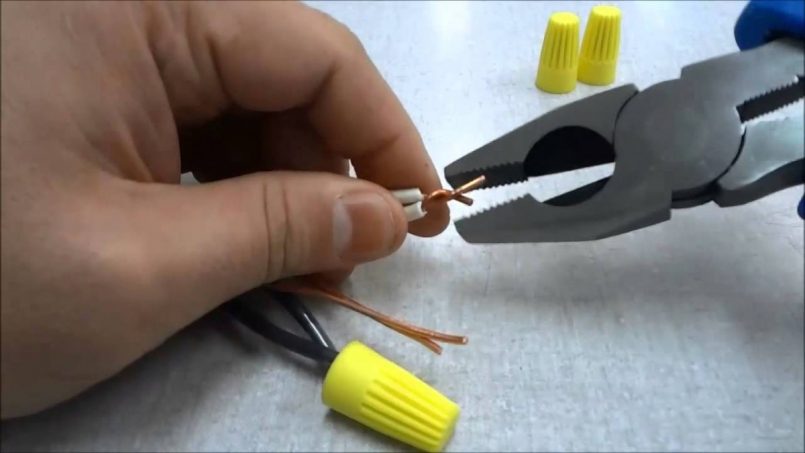

Существует несколько рекомендаций для выполнения скрутки.

В первую очередь недопустимо соединение медного и алюминиевого провода, в этом случае медный проводник должен быть облужен припоем, в том случае если соединяется многожильный и одножильный провода, многожильный проводник также подвергается лужению.

В том случае если необходимо соединить два одножильных провода в случае облома провода, проводник разделяется на две жилы. Жилы разрезается и режутся на расстоянии друг от друга, для того чтобы места крутки не контактировали друг с другом, достаточно 2 – 5 витков, которые желательно пропаять. Изолировать скрутку можно при помощи кембрика, или даже без изоляции отдельных проводников, вообще, достаточно закрепить по длине скрутки полоски изоляции. После этого скрутка изолируется споем изоляции или термоусадкой количество витков изоляции согласно требованиям ПУЭ не менее 3.

Пайка проводов

Этот вид не рекомендуется для соединении проводников, в случае если, возможно появление нагрева соединения при прохождении большого тока нагрузки, это требование закреплено в ГОСТ Р 50571.5.52-2011 и ПУЭ. В том случае, когда пайка все-таки необходима, на место пайки надевается специальный защитный колпачок с резьбой.

Рис №1. Пайка проводов.

Резьбовое соединение проводников

Соединение под болт, допускает соединение проводов из разноименного металла. Винты рекомендуется постоянно подтягивать, из-за происходящего с течением времени ослаблением контакта вследствие перепада температур, при повышенной токовой нагрузке. Для предотвращения ослабления используется гровер, он выбирает появляющийся зазор и способствует надежности контактного соединения. Резьбовое соединение с помощью винта громоздкое и занимает много места.

Рис №2. Резьбовое соединение под болт.

Соединение клеммами

Наиболее широко используется этот вид соединения в бытовой технике, а также в электропроводке автомобиля. Соединение отличается надежностью, хотя из-за перепадов температур в результате добавления нагрузки или частого разделения соединения происходит облом провода или отгорание клеммы. Замена происходит после опрессовки при помощи подручного инструмента и припаивания места соединения проводов с клеммой.

Рис №3. Соединение при помощи клемм.

Соединение при помощи клеммной колодки

В том случае если в сети используются небольшие токи нагрузки, например, в цепях РЗА или люминесцентного или другого энергосберегающего освещения. Распространено два вида клемных колодок

  1. Клеммная колодка с использованием болтового зажима.
  2. Плоскопружинный зажим Wago, этот зажим относится к современным, но дорогостоящим соединительным элементам. Он рассчитан на ток до 25А, хотя в условиях российской действительности его лучше использовать для сетей с нагрузкой не более 10А.

Рис №4. Соединение проводников с помощью пружинных клемм Wago.

Неразъемное соединение проводов

В неразъемные способы соединения проводов входят:

Опрессовка

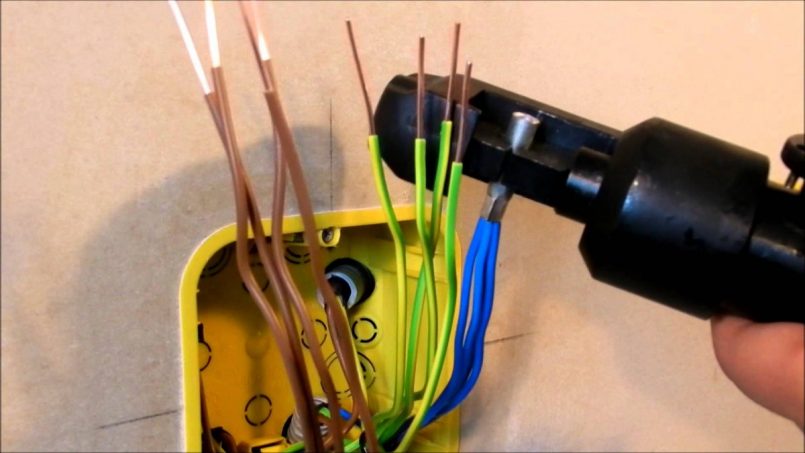

Соединение выполняется за счет использования медной или алюминиевой гильзы, которая одевается на соединенные жилы, впоследствии продавливаемые пресс-клещами. Для опресовки можно использовать также (в зависимости от диаметра провода) обычные пассатижи, или молоток с зубилом, хотя клещи все-таки предпочтительнее ввиду большей надежности. Опрессовку можно выполнить также с помощью защитного колпачка с резьбой, он, одновременно, выполняет функцию изолирующего элемента.

В случае использования проводников большого сечения используют специальные гидравлические пресс-клещи с использованием пуансона и матрицы.

Рис № 5. Гидравлические пресс-клещи.

Заклепочное соединение проводов

Соединение производится при помощи заклепки и пружинной (гравера) и плоской шайб. Гровер разделяет проводники из алюминия и меди, она также не дает ослабнуть контакту, плоская шайба одевается снаружи, кольца проводников и разделительные шайбы надеты на стальной стержень, который вставляется в заклепочник.

Рис №6. Заклепочное соединение проводников.

Сварка проводов

Сварочное соединение осуществляется двумя способами с помощью термитной и дуговой сварки. В случае дуговой сварки используется инверторный аппарат. Сварка выполняется при помощи плавящегося электрода, к примеру, АНО.

Рис № 7. Термитная сварка проводов.

Термитная сварка используется при помощи термита – смеси порошков алюминия, магния, кальция и титана. Часто используется для работы на высоте при соединении алюминиевых проводов высоковольтных линий электропередач, отличается надежностью, удобством и быстротой соединения, не нужно использовать соединительные болтовые плашки. Очень удобно в условиях низких температур и неблагоприятных погодных условий.

Бандажирование проводников

Выполняется при соединении, как одноименных проводников, так и для соединения разноименных, а также одножильных и многожильных проводников. Жилы со снятой изоляции складываются друг с другом, затем поверх них, захватывая область рядом с соединением, производится намотка мягкой оцинкованной проволоки, которая проводит электроток.

Соединение проводов сжимом и прокалыванием

Этот вид соединения используется для создания ответвления от основной воздушной или кабельной линии электропередач без отключения напряжения. Если еще несколько лет назад, для подключения потребителей необходимо было отключить линию электропередач и выполнить скрутку, в настоящее время для электросети 0,4 кВ, достаточно использовать специальное устройство (сжим), наиболее популярен так называемый «орех». Для сжима нужно произвести зачистку изоляции, что опасно и для жизни и для чего желательно отключить сеть.

Рис №8. Сжим «орех».

Рис № 9. Конструкция прокалывающего зажима ОЗПИ.

Соединение прокалыванием, отличается герметичностью, не требует отключения и зачистки изоляции. Зажимные пластины имеют в своей конструкции зубцы, прокалывающие изоляцию и обеспечивающие надежное соединение. Затяжка регулируется шестигранником. Соединение – неразборное и одноразовое, рекомендуется для проводов СИП.

Виды соединения проводов и кабелей

Способы соединения проводов и кабелей

Имея различное сопротивление, медный и алюминиевый провод при скрутке сильно нагревается, что грозит возникновением пожара. Кроме того, медь и алюминий быстро окисляются, поэтому назвать скрутку долговечным и безопасным соединением, нельзя.

Да и к тому же, на сегодняшнее время существуют более современные способы соединения электрических проводов. В магазинах и на рынке можно приобрести специальные быстрозажимные клеммы для соединения кабелей, ну а можно использовать и другие, не менее популярные варианты. О том, какие виды соединения проводов бывают, и какие из них самые безопасные, читайте в строительном журнале samastroyka.ru .

Способы соединения проводов и кабелей

На сегодняшнее время существует достаточно много способов соединить провода вместе. Можно обеспечить достаточно надежное соединение и кабелям из различных металлов, например, из алюминия и меди. Рассмотрим самые популярные виды соединения кабелей и проводов, которые успешно применяются как профессиональными электриками, так и обычными мастерами.

Пайка — пожалуй, один из самых надежных и безопасных способов соединения проводов в электрике. Пайка обеспечивает максимально устойчивое соединение, сопротивление которого близко к сопротивлению проводников. Вследствие этого, место пайки практически не нагревается, оно обеспечивает хороший контакт и отличную электропроводность. К сожалению, пайка проводов возможно не во всех случаях, и тогда приходится прибегать к различным другим способам соединения электрических кабелей.

Клеммы — клеммное соединение проводов считается одним из самых современных на сегодняшний день. Это очень простой, но эффективный способ соединить два провода вместе, зажав их специальным зажимом или болтами в корпусе клеммы. Диаметр клеммной колодки может быть различным, поэтому её, как правило, хватает с лихвой для осуществления стандартных мероприятий связанных с монтажом электропроводки.

Следует заметить, что существуют различные виды клемм для соединения проводов. Особой популярностью пользуются самозажимные клеммники WAGO. Они дают возможность быстрого соединения кабелей сечением до 3 мм 2 , выдерживая при этом, достаточно большие токи, до 24 А. Это самый быстрой способ соединения проводов и кабелей, который получил сегодня наибольшее применение в электрике.

Болтовое соединение проводов

Простой и эффективный способ соединить два провода, причем они могут быть выполнены из разных металлов, меди и алюминия, например. При болтовом соединении проводов, место контакта не нагревается, не окисляется, и не поддаётся коррозии, если оно надежно защищено от внешних отрицательных факторов.

Чтобы соединить два провода данным способом, потребуется всего один болт, четыре шайбы и две гайки. Провода, чтобы они не соприкасались и не окислялись, во время болтового соединения разделяются шайбами. В конце, чтобы укрепить и увеличить надежность, соединение притягивается двумя гайками, одна из которой служит в качестве контргайки от раскручивания.

Как соединить алюминиевый и медный провод

Скрутку при соединении алюминиевого и медного провода использовать не рекомендуется по целому ряду серьезных причин. Во-первых, такое соединение будет сильно нагреваться, что грозит возгоранием, во-вторых, оно будет окисляться, что в итоге приведёт к потере контакта.

Для соединения алюминиевых проводов с медными, наилучшим вариантом считаются клеммы, зажимы или рассмотренный выше, болтовой способ соединения. При этом существует одно главное правило, медный и алюминиевый кабель, не должны соприкасаться в процессе эксплуатации: для этих целей, как раз и служит болт, клемма или другое приспособление.

Не менее эффективно себя показали в работе при соединении медных и алюминиевых проводов вместе — обжимные гильзы. Причем их можно сделать и своими руками, например из кондиционерных трубок. Обрезав трубки, длиной по 3-5 см, в них вставляют с двух сторон зачищенные концы проводов, после чего они обжимаются с помощью пассатижей.

Соединение электрических проводов: сварка, пайка, скрутка и клеммы. Выбор вида соединения при монтажных работах (125 фото)

При подключении розеток и приборов к сети или устранении неисправностей нужно правильно и надежно провести необходимые электромонтажные работы. Без должного практического умения в этой сфере непросто обеспечить надёжное соединение проводов электрической сети. Тем более если они состоят из различных материалов, сечений или количеств линий.

Чтобы всё верно выполнить, предпочтительнее для начала изучить инструкции о том, как подсоединить эти провода. И ознакомиться со всеми техническими особенностями этого мероприятия.

Краткое содержимое статьи:

Подготовка

Монтажные работы стоит проводить добросовестно и осторожно, поскольку от этого зависит безопасность и жизнедеятельность окружающих людей.

Для надёжного и добросовестного проведения работ нужно подготовить специализированные инструменты и материалы, подбираемые в зависимости от вида соединения.

Вторым этапом нужно отключить всё электричество в помещении. И можно приступать к одному из видов соединений проводов.

Пайка

Для паяния нужно подготовить следующие материалы и инструменты:

  • припой;
  • канифоль;
  • кисть;
  • паяльник;
  • наждачка.

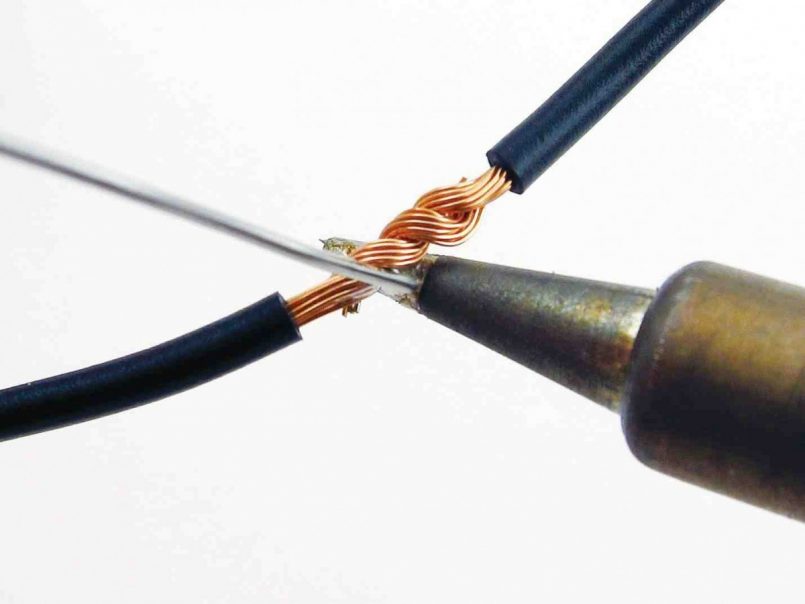

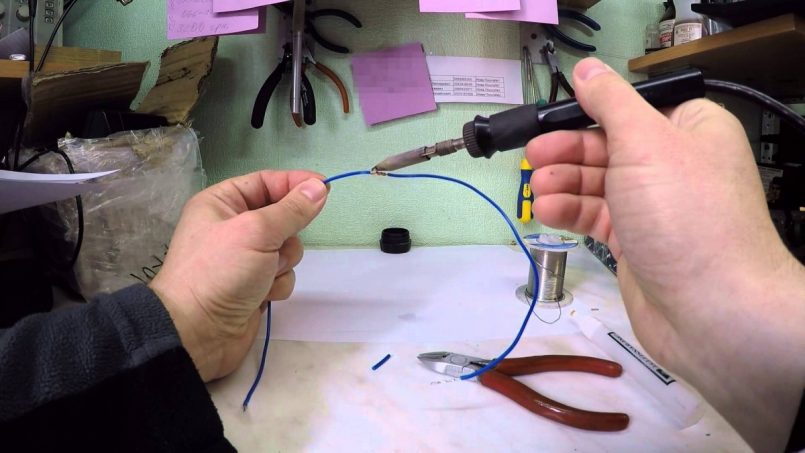

Снимаем изоляцию с кабеля и зачищаем его наждачной бумагой до блеска. Наносим кистью канифоль и разогреваем паяльником пока зачищенный металл не окутается единой пленкой.

Следующим этапом скручиваем все жилы. Паяльником разогреваем припой и скрутку проводов до закипания канифоли. Накладываем им же припой на нагретый участок и обеспечиваем равномерное попадание на всю его поверхность. И можно оставить полученные узлы на полнейшее застывание.

Сварка

Для сварочных работ нужно подготовить следующие материалы и инструменты:

  • сварочный аппарат;
  • электрод;
  • флюс;
  • защитная маска;
  • жаропрочные перчатки.

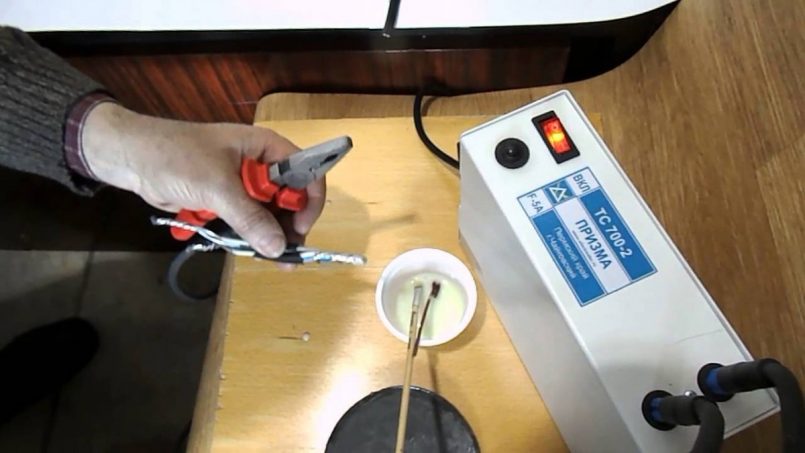

Для начала устраняем изоляцию с проводов, зачищаем концы проводников и скручиваем их между собой. Далее включаем сварочный аппарат. В отверстие электрода сыплем флюс и опускаем туда скрученный участок.

В результате металлические концы оплавятся, образуя небольшой шар. Также необходимо оставить кабель на застывание. Позднее зачищаем его от флюса и покрываем лаком.

Опрессовка

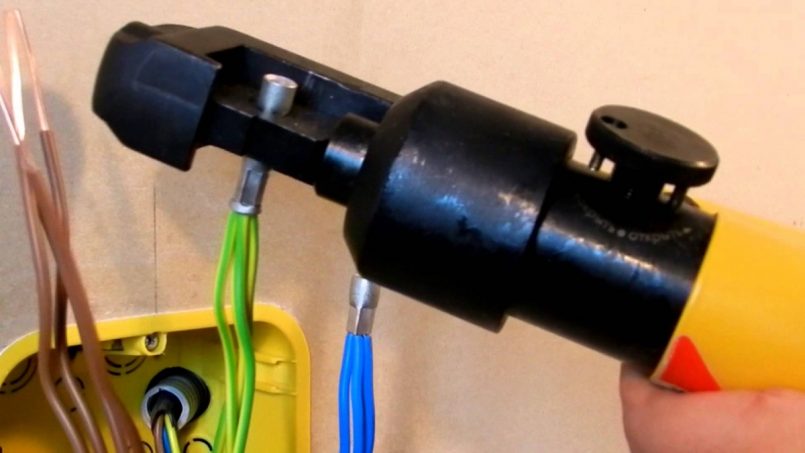

Для прессовки нужно подготовить следующие материалы и инструменты:

  • пресс-клещи;
  • металлическая гильза.

Для получения надёжного подсоединения к сети, необходимо обработать провода также, как и перед паянием. Берем гильзу и помещаем в неё с обеих сторон концы проводников.

Теперь клещами обжимаем оба узла и проверяем опрессовку на качественность и надежность путем подергивания за концы. Если они не выпали из гильзы и хорошо зажались, то соединение проводов своими руками можно считать успешным.

Скрутка

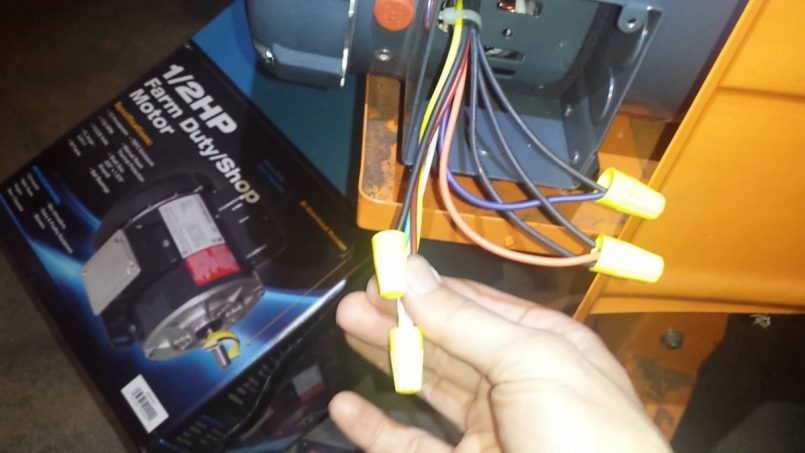

Простыми способами можно также правильно подсоединять провода, как и сложными. Проводники очищаем от изоляции, скручиваем их и наматываем сверху изолирующую ленту или надеваем термоусадку. Также можно поверх скрученного участка накрутить колпачок СИЗ. Они создают такой же надёжный контакт и просты в использовании.
